Схема подключения дифавтомата

Схема подключения дифавтомата

В последней редакции правил эксплуатации электроустановок на первое место ставятся меры по защите человека от поражения электрическим током, и лишь на второе – технических устройств. Поэтому установка УЗО (устройство защитного отключения) сегодня является обязательным требованием при построении электрических схем.

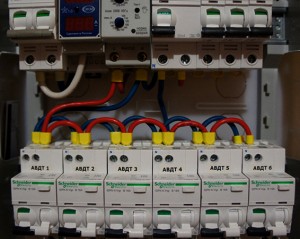

В то же время никто не отменял требования устанавливать автоматические выключатели, защищающие от сверхтоков (короткое замыкание) и нагрева вследствие перегрузки. Совместить одно с другим можно, установив автоматический выключатель дифференциального тока (АВДТ), в просторечии называемом «дифавтомат». Его использование позволяет упростить схему – вместо двух устройств ставится одно, и процесс монтажа. Сегодня мы расскажем о том, как правильно подключить дифавтомат и о типичных совершаемых ошибках.

Принцип работы автоматического выключателя

Выключатель автоматический ВА (часто его называют просто «автоматом») присутствует в любом распределительном щитке. На каждую линию (цепь) положено устанавливать отдельный АВ, чтобы аварийное отключение касалось конкретного оборудования, а не всей проводки в целом. Например, цепи могут быть разделены по помещениям (комнатам в квартире, доме), а также разделяться на розеточный и осветительный контур. Таким образом, если будет перегруз от бытовой или офисной техники, то отключится только она, а свет будет работать в нормальном режиме. Существуют автоматы как на 1 полюс, так и на 2, 3 или 4 в одном корпусе.

У автоматического выключателя два рабочих органа – тепловой и электромагнитный расцепитель. Первый представляет собой биметаллическую пластину, реагирующую на перегрев. Поскольку состоит она из двух металлов с разной теплопроводностью, то при повышении температуры на проводке она изгибается и за счет этого размыкает контакты. Предназначена для защиты от длительных перегрузок, сопровождающихся нагревом, выделением тепла.

Электромагнитное устройство или соленоид – это катушка с обмоткой и сердечником. Когда ток резко нарастает, в обмотке возникает магнитное возбуждение. Оно воздействует на сердечник, буквально выталкивает его, как пулю, благодаря чему цепь мгновенно разрывается и ток прекращает течь к потребляющим его устройствам. Назначение – защита от короткого замыкания.

ВД1 63 ДИФ или УЗО: как отличить

Чтобы добиться наиболее эффективной защиты электролинии, необходимо уметь различать устройства автоматического отключения, ведь визуально дифавтомат выглядит они схоже с защитным выключателем. Так, определив, что у вас стоит УЗО, вы сможете принять меры по защите линии от перегрузок и замыканий, добавив в схему подключения автомат. Идентификация будет необходима и, если понадобиться замена того или иного аппарата. Как же узнать какой тип устройства перед нами?

Идентифицировать защитное устройство помогут:

1. Надпись на корпусе. Все отечественные устройства защиты имеют полные названия на русском языке. Для идентификации импортных устройств придется делать перевод названий.
2. Маркировка. На дифавтмоате буквенное обозначение идет перед цифровым (например, С16), на УЗО – наоборот.
3. Аббревиатура. Чтобы понять какое перед вами устройство нужно расшифровать аббревиатуру. Так, на отечественных УЗО пишется ВД – выключатель дифференциальный (например, ВД1 63), а на дифавтоматах – АВДТ, что расшифровывается как автоматизированный выключатель дифференциального тока (например, АВДТ32).
4. Схема подключения. Практически все устройства имеют на корпусе картинки со схемами подключения. Так, если на схеме мы видим только трансформатор дифференциального тока, то перед нами УЗО, если там есть еще и изображения обмоток теплового и электромагнитного расцепителей, то это дифф.

Подсказать какой перед нами аппарат помогут и его размеры. Так, дифавтомат будет несколько шире УЗО. Но этот критерий идентификации может не оправдать себя на современных устройствах.

Общее в работе дифференциальных автоматов

АД и АВДТ – это автоматические модули, объединяющие в себе функции автоматического отключения и автоматической защиты. Оба типа дифференциальных модулей защищают от аварийных утечек тока в сети и обеспечивают работоспособность электротехники, подключенной к электросети при разных показаниях напряжения.

Область появления тока

Физиками точно не дано понятия дифференциального токового значения, поэтому оно максимально приближено к понятию короткого замыкания. Оно, в свою очередь, возникает из-за высокого напряжения, плохой изоляции электрических элементов, внешнего механического воздействия, наличия посторонних предметов в электрических проводниках и прямом ударе молнии. Появляется подобное явление, как в домашней, так и производственной сети. Сопровождается искрами, неприятным запахом и порчей электрооборудования.

Сфера появления

Выбор устройства защитного отключения

Главный критерий выбора устройства – номинальное значение отключающего дифференциального тока, при котором прибор сработает. Это обязательно отмечено на лицевой панели каждого УЗО.

Не менее важно и качество. Поэтому лучше отдать предпочтение известным брендам и их проверенным дистрибьюторам. Сомнительные устройства неустановленного происхождения могут оказаться подделкой, не рассчитанной на длительные и постоянные нагрузки. В комплекте должна быть вся сопроводительная документация, а особенно – сертификаты соответствия и пожарной безопасности.

Определить, сколько именно приборов нужно в дом, можно только на основе профессиональных расчетов. В однокомнатной квартире, например, обычно достаточно одного УЗО с током утечки в 30 мА. А вот в больших многокомнатных квартирах придется установить несколько общих устройств и несколько локальных – в местах повышенной опасности (водонагреватель, электроплита и т.п.).

Подведем итоги сегодняшнего разговора

Выбирая защитные устройства для домашней силовой сети, следует быть очень внимательным. Перед походом в магазин необходимо определиться, какое оборудование будет устанавливаться в распределительный шкаф. Находясь возле прилавка нужно внимательно изучить маркировки на корпусе прибора, чтобы не купить вместо УЗО автоматический выключатель дифференциального тока и наоборот. Имеет смысл ознакомиться с сертификатами и допусками на защитное оборудование, которые в обязательном порядке должны находиться у продавца. Но в конечном итоге, что бы ни выбрал домашний мастер, УЗО или АВДТ, главное, чтобы устройство качественно выполняло положенные функции по защите не только сети, но и жизни владельца.
