Особенности проводов для электропроводки

Начинать поиски необходимого провода всегда нужно с определения мощностей электрического оборудования, которое будет к нему подключаться. Наиболее распространенные марки кабельной продукции, отвечающей различным эксплуатационным требованиям, перечислены далее.

Провод и пластиковая гофра (на заднем плане) для проводки

ПУНП (он же — ПБПП)

Плоский провод с защитой и медными однопроволочными жилами, сечение которых варьируется в пределах 1,5-6 мм². Жилы располагаются в одной плоскости. Как внутренняя, так и наружная изоляция выполнена из ПВХ. Провод применяется в условиях рабочих температур от −15 до +50 ℃ в сетях с напряжением до 250-ти вольт и частотой 50 герц. Во время монтажа допустим изгиб по окружности радиусом не меньше 10-ти диаметров (в плоских проводах как большая сторона измеряется
ширина).

Провод ПБПП

ПУГНП (он же — ПБППг)

Добавленная к обозначению буква «Г» («г») свидетельствует о том, что кабель гибкий. Это обусловлено использованием многопроволочных жил, этим же объясняется уменьшенный радиус изгиба в процессе монтажа, который уже становится равным 6-ти диаметрам. В остальном он аналогичен предыдущему.

ПБППг

АПУНП

Как ПУНП, но в качестве проводника жилы используется алюминий (первая буква «А» в маркировке всегда указывает на этот металл). Сечение согласно рассчетам составляет 2,5-6 мм².

АПУНП

Важно! При выборе проводов ПБПП, ПБППг и АПУНП следует учитывать ГОСТ-допуски по толщинам жилы и изоляции в 30%.

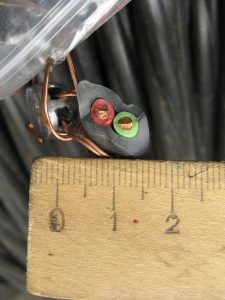

Выходит, что провод с сечением по маркировке, равным 1,5 мм², в действительности может обладать сечением примерно 1 мм². Также очень важно обратить внимание на нынешние положения ПУЭ, в соответствии с которыми АПУНП, как и все другие алюминиевые провода, запрещен для использования в прокладке проводки. Сегодня его выпускают лишь по причине наличия спроса на недорогие провода. Медный провод — современное решение для электропроводки дома!

Читайте так же:
Силовые розетки однофазные с заземляющим контактом

Этот и последующие провода не плоские, а с перемычками, без внешней защиты. Перемычки выполнены из того же материала, что и изоляция — ПВХ, и их может быть (в зависимости от количества жил) одна или две. Жилы — однопроволочные, имеют сечение от 0,75 до 6-ти мм², рассчитаны на напряжение до 450-ти вольт и частоту до 400-т герц.

Изоляция не воспламеняется, не разрушается по воздействием кислот и щелочей. Провод сохраняет все характеристики при температурах в диапазоне от −50 до +70°С, в условиях температуры 35℃ — даже при 100% влажности. Допустимый монтажный изгиб — радиусом до 10-ти диаметров.

Тот же ППВ, только алюминиевый, с сечением от 2,5 мм². Иногда применяется электриками для прокладки осветительной и силовой открытых проводок.

Стоит рассматривать отдельно, так как сечение этого алюминиевого одножильного провода варьируется в довольно широких пределах, причем в диапазоне от 2,5 до 16 мм² жила является однопроволочной, а в диапазоне от 25 до 95 мм² — многопроволочной.

Изоляция из ПВХ устойчива к воздействию химических веществ, также сохраняет качества при 100-процентной влажности и температуре 35 °С, имеет такой же, как у ППВ, диапазон предельных температур (от −50 до +70°С) и радиус изгиба (10 диаметров). Провод считается универсальным, поскольку благодаря надежнйо изоляции практически не имеет ограничений в плане применения.

Это — АПВ с медью вместо алюминия в качестве проводника для однопроволочной жилы при сечении от 0,75 до 16 мм² или многопроволочной при сечении от 16 до 95 мм².

«Тройка» в названии означает класс гибкости, который существенно более высок за счет применения многопроволочной структуры в жиле на любых сечениях. В отличие от ПВ1, его можно использовать для монтажа линий с частыми переходами и изгибами, радиус которых не должен быть менее 6 диаметров.

Читайте так же:
Подсоединить розетку от звонка

Изоляция последних 3-х проводов многоцветная, за счет чего их гораздо удобнее эксплуатировать и монтировать в распределительных щитах (отсутствует необходимость добавлять обозначения).

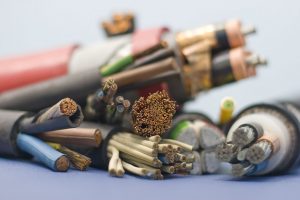

Кабель и провод

П1906. Кабель сетевой ParLan U/UTP 4х2х0,52 мм cat 5e 100005 (Паритет Подольск)

Для того чтобы правильно выбрать кабель и провод для электропроводки, необходим определённый минимум знаний, а также некоторый перечень входящих данных. Кабель электрический подбирается в зависимости от своей основной функции, условий эксплуатации и способа монтажа. Поэтому важно представлять себе строение и основные свойства наиболее востребованных марок кабеля. В этой статье рассмотрим градацию кабелей и проводов по следующим базовым признакам: назначению, маркам, материалу проводника, количеству жил в проводнике.

По назначению

Для электропитания – «толстый» кабель, который подводится непосредственно к квартире, офису от распределительного щита. Для такой цели берётся изолированный кабель больших сечений – от 6-и до 50-и мм², четырёх- или пятижильный.

Для электроосвещения – кабель более тонкий, соединяющий в единую сеть все осветительные приборы и электрические розетки в помещении или квартире. Для этого используются в основном гибкие медные провода небольшого сечения разных марок (например NYM, ВВГнг-LS, ППГнг(А)-HF).

Для компьютерных сетей применяется особый тип кабеля, называемый «сетевой», или «витая пара» — за своё внутреннее строение. Представляет собой чётное количество попарно скрученных медных изолированных проводников внутри общей изоляции. Количество пар проводников в компьютерном кабеле составляет от одной до четырёх.

Для телефонных сетей используется кабель также с чётным количеством пар изолированных проводников, но не скрученных между собой, как в случае витой пары. Количество пар проводников в таком кабеле может составлять от 2-х до 200 пар. Проводники объединены общим экраном и общей изоляцией.

В нашем электронном каталоге также представлены и доступны для выбора с помощью фильтра: кабель для подключения переносных электроприборов, для удлинителей, для соединения аппаратуры и приборов, для заземления, для прокладки по столбам и другие типы кабелей и проводов.

Читайте так же:
Чем лучше двойные розетки

По маркам

Марка кабеля – это буквенное обозначение, которое наносится на изоляцию и даёт информацию о материале проводников и изоляции кабеля. Информацию о количестве и площади сечения жил даёт цифровое обозначение после марки.

Наиболее часто встречающиеся буквы в маркировке кабелей представлены ниже.

А – на первой позиции – означает, что проводник в кабеле алюминиевый. В случае, если проводник медный, буква А будет просто отсутствовать на первом месте.

В или ВВ – обозначает изоляцию из поливинилхлорида (винил), однослойную или двухслойную соответственно количеству букв.

Г – оголённый провод (без брони).

нг – состав изоляции не позволит распространять горение по проводу.

LS – изоляция с пониженным выделением дыма и газа при высокой температуре.

КГ – кабель гибкий

М – на первом месте – монтажный.

Э – говорит о наличии экрана (алюминиевая фольга или другой материал).

Б – бронированный кабель – для прокладки в земле.

По материалу проводника

На сегодняшний день для электрической проводки используются медные и алюминиевые кабели и провода. Причём алюминиевые применяются значительно реже медных из-за более низких эксплуатационных показателей. Определённые типы проводов имеют и стальные жилы – например, некоторые кабели связи.

По количеству жил

Одножильные – структура кабеля или провода включает в себя только одну жилу в изоляции.

Многожильные – в кабеле имеют место две и более жилы в изоляции (двужильный, трёхжильный, пятижильный кабель и т. д.).

Разнообразие кабелей ВВГ

Выбирая кабель для квартиры вы столкнетесь с широким ассортиментом кабеля ВВГ. Давайте с ним познакомимся.

ВВГнг

Маленькие буквы в маркировке кабеля говорят, что оболочка кабеля не поддерживает горение при укладке в жгуте. Отличный пожаробезопасный кабель для квартирной проводки.

Читайте так же:
Сдвоенная розетка для одного подрозетника

ВВГнг-ls

Добавочные буквы ls в маркировке, означают, что кабель при горении мало выделяет продукты горения (дым и газ).

ВВГнг-hf

Добавочные буквы hf в маркировке, означают, что кабель при гореии не выделяет корозийных веществ.

ВВГнг-frls

Эта марка кабеля, собрала все характеристики вышеописанных кабелей ВВГнг.

Для квартиры подходит любой кабель ВВГ, однако оптимальным вариантом по формуле цена+качество будет кабель ВВГнг.

Кабель ВВГП

Это кабель, со всеми характеристиками кабеля ВВГ, только по конструкции он не круглый, а плоский. Хорошо это или плохо?

С одной стороны плоский кабель не требует глубокой борозды для скрытой проводки. Это плюс и экономия в монтаже. С другой стороны плоский кабель очень трубно повернуть по трассе, скажем на 90˚ и это нужно учесть при желании его приобрести.

В этой статье мы расскажем про Силовой кабель ПвВГ, рассмотрим цену, технические характеристики, область применения и расшифровку.

Рейтинг: 5/1 голосов

Данный раздел наш сайт посветил описанию всех технических характеристик кабелей, проводов и шнуров. Здесь вы найдете все информацию о маркировке, классификации, области применения и особенности каждой марки в отдельности. Также есть и множество другой информации о том, как выбрать провод, как спрятать провод или чем же можно прикрепить его к стене.

Хочется отметить, что вся информация, которая предоставляется, полностью соответствует ГОСТу и ПУЭ, так что такие данные можно считать достоверными. Все обзоры проводников вы сможете использовать для того, чтобы правильно подобрать ту или иную марку под свои потребности. Рекомендуем, ознакомится и с другой полезной информацией, к примеру, как установить провод под землей.

Во время написания этого раздела использовались не только технические понятия, мы старались делать все, чтобы даже человек далекой от электрики, смог найти для себя ответ на несущие вопросы. Ведь проводка – это очень важно, делать нужно ее только качественно, УЗО и автоматы не всегда смогут спасти ситуацию, будьте осторожны.

Читайте так же:
Опасности при установке розеток

Если у вас возникнут вопросы, или вы желаете увидеть развернутый ответ на ваш вопрос, пишите нам, мы сразу же сделаем для вас целый ответ в виде статьи.

Типы проводов

  • ПБПП и ПУНП
  • ППВ
  • АПВ

ПБПП и ПУНП

ПБПП — провод плоской формы с цельной монолитной жилой. У ПУНП токопроводящие жилы многопроволочные. Защитная оболочка изготовлена из поливинилхлорида, белого цвета, иногда черного. Площадь сечения жил от полутора до шести миллиметров квадратных.

Применяется при подключении стационарных осветительных систем с напряжением до 250 Вт.

ППВ — медный провод плоской формы. Внутри разделительные перемычки. Защитные оболочки выполнены из ПВХ. В составе две — три монолитные жилы, их сечение 0,75 — 6 мм2. Выдерживает напряжение до 450 Вт., влагоустойчив и стоек к химическим воздействиям.

Можно применять в температурных пределах от минус пятидесяти до плюс семидесяти градусов. Хорошо подходит для монтажа приборов с большой мощностью.

АПВ — провод округлой формы с алюминиевым наполнением. Жилы в поливинилхлоридной защите, монолитные (площадь сечения от двух с половиной до шестнадцати миллиметров квадратных) либо многопроволочные (с сечением от двух с половиной до девяти с половиной миллиметров квадратных).

Лучшими проводами для электропроводки в современном мире считаются провода с медным наполнением. При одинаковом сечении медный провод проводит большее количество тока, соответственно может дать большую мощность. Срок службы медной электропродукции дольше, чем у алюминиевых аналогов.
