Автоматизация мотора ворот Itead Sonoff PSF B01 WiWi: управление со смартфона своими руками

После установки автоматического включения света, из прошлых моих обзоров. Появилась идея сделать полностью автоматическое открытие и закрытие откатных ворот. Можно было сделать автоматизацию на базе пульта из комплекта, но хотелось нормального, рабочего решения автоматизации и удаленного открытия ворот. Для этого был приобретен WiFi реле Sonoff ITEAD, которое помимо замыкания и размыкания контактов реле, способно быть в режиме «толчкового» переключателя с «сухими контактами» просто в режиме замыкания/размыкания. Когда на контакты WiFi реле ITEAD SONOFF подаётся импульс, время которого мы можем регулировать от 0,5 секунды.

ITEAD SONOFF PSF B01 реле — УЗНАТЬ ЦЕНУ
Комплект для соединения проводов — УЗНАТЬ ЦЕНУ

Содержание

Внешний вид

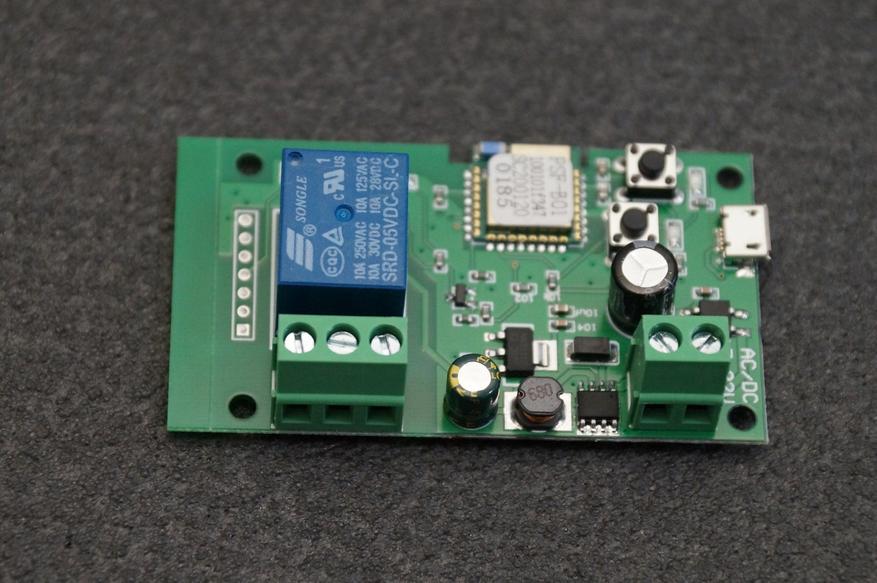

Спустя 3 недели после заказа, пришла посылка, в обычном пупырчатом конверте. Внутри — запаянный целлофан, в котором и находится умное реле.

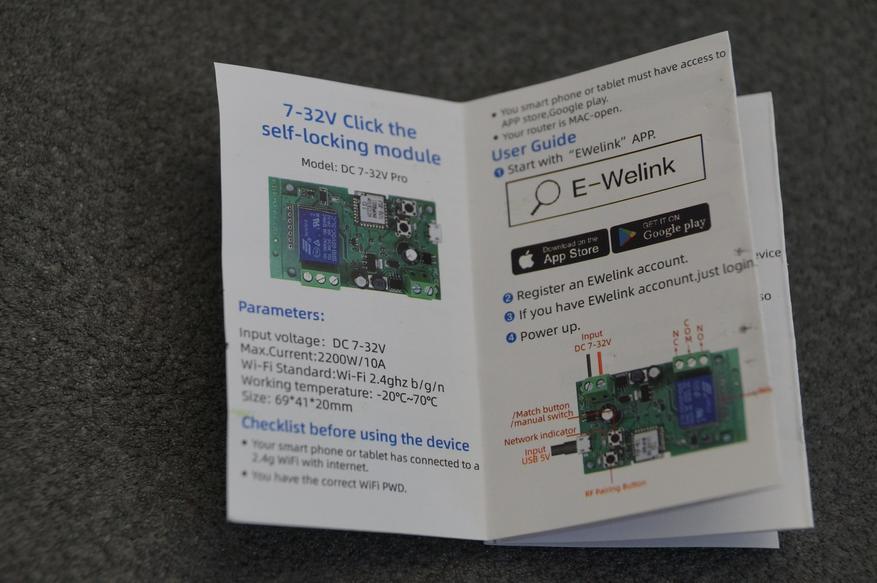

Инструкция мне пригодилась, как минимум подсмотреть схему подключения к питанию и выводов реле.

Плюс данного реле, что его можно подключать не только к 5В через порт microUSB, а и к AC/DC питанию 7-32В. Кроме этого можно подключать устройства, с нагрузкой до 10А, или к нормально открытому, или к нормально закрытому контакту реле.

Читайте так же:
Управление масляным выключателем 110 кв

Присутствуют две кнопки, одна для переключения режима работы ( обычный/толчковый), вторая для ручного включения реле и сброса настроек в режиме долгого нажатия. Рядом с ними 3 светодиода индикации работы и выбранного режима. Скажу, откровенно, я так и не смог переключить в толчковый режим это реле, без помощи ПО смартфона. В инструкции все просто, а на практике в нужный (толчковый) режим и в режим регулировки, я зайти не смог. Скорее всего, моя недоработка, но я особо и не старался, так как все равно настраивать и работать с девайсом планирую через ПО на смартфоне. Но в случае необходимости, кнопка включения реле — работает, и при физическом нажатии на нее, реле сработает.

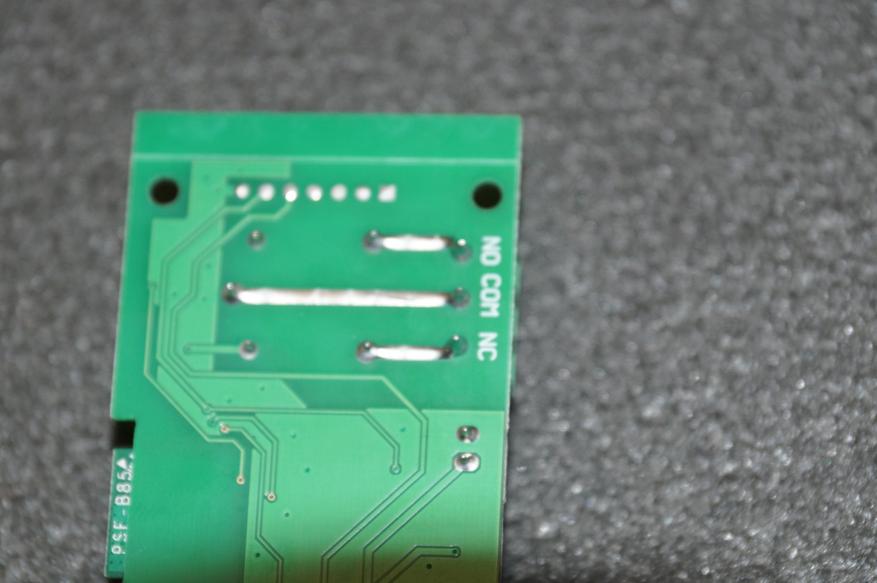

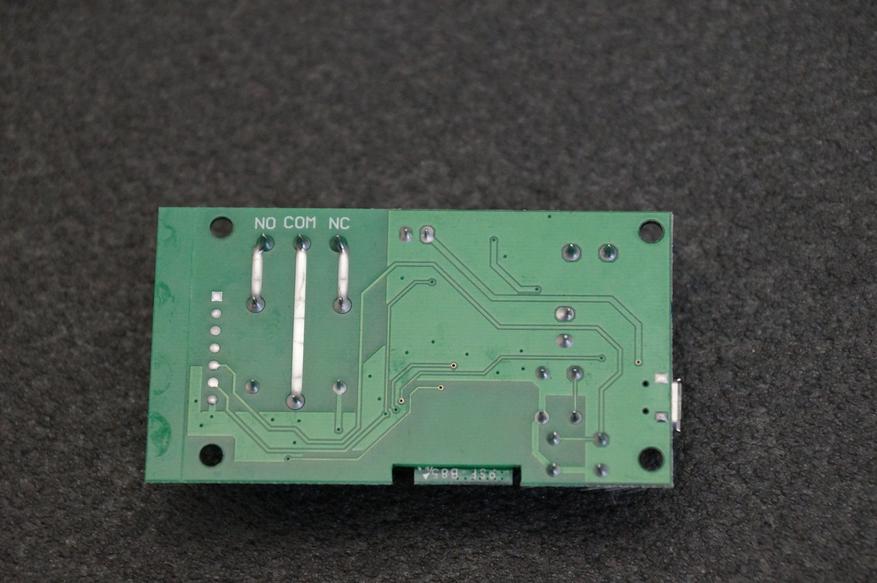

Толщина дорожек вызывает у меня опасение, при подключении приборов в 2,2 кВт мощности. Но для моих целей — на 1 секунду замкнуть 12В контакт — вполне.

А вот реле SRD-05VDC-SL-C, я думаю, справится с 10А.

Потребление в режиме холостой работы, настолько минимальное, что даже повербанк выключался, не видя нагрузки — 0,02А. Так, что за счета электроэнергии можно не переживать ;).

Подключение к ПО

Управляется реле с помощью приложения eWlink. Добавляем в него новое WiFi устройство, для этого удерживаем кнопку сброса на реле, в течении 5 секунд, пока светодиод не начнет мигать красным светом. После этого выполняем простую процедуру «Быстрого сопряжения» на своем смартфоне.

Можно управлять реле прямо из приложения, а можно зайти внутрь плагина и сделать предварительные настройки. Открытое и закрытое положение реле — отмечается в приложении соответствующим цветом и статусом виртуальной кнопки.

Можно открывать или закрывать ворота по расписанию, но я думаю это больше относится к автоматизации различных бытовых приборов.

А можно выставить таймер на включение или отключение. Полезно, если отправил ребенка гулять, и сказал через 10 минут ворота закрываются, кто не успел живет на улице =)

Читайте так же:
Электрические коробки для выключателя

При необходимости можно настроить цикличный таймер.

Настроек практически нет, журнал работы девайса — присутствует.

Но нужная, именно для меня, настройка есть, а именно включение на определенный период от 0,5 секунд до 59 минут. Вот только не сразу разобрался, почему я включаю эту функцию, а она не срабатывает. Все дело в немного кривом шаблоне, кнопка «Сохранить» заходит под надпись «Включение на период». Именно эта функция позволяет срабатывать релюшке как краткий импульс открытия ворот.

Так же в настройках можно выбрать состояние устройства после отключения/включения питания. Что бы случайно не остаться с открытыми воротами на ночь.

Подключение мотора

Перед подключением еще раз прозваниваю контакты подключения, на левой фотографии нормально открытый, на правой — нормально закрытый.

Далее не лишним будет найти инструкцию к своему мотору. В нем должно быть упоминание про контакт, который в моем случае назывался «ПОШАГОВО». При замыкании его с землей идет импульс на открытие. В моем случае принцип работы «открытие» — «стоп» — «закрытие» — «стоп». Но эту настройку можно изменить в меню управления двигателем.

В моем случае, необходимо кратковременно замкнуть контакты GND и PP. Проверил простой проволочкой, все ок, ворота открылись, можно монтировать плату WiFi управления.

Питание я буду брать с 4-пиновой колодки, согласно схеме 12В «сидят» на двух коричневых проводах. Для подключения буду использовать, купленные уже давно, коннекторы 2 в 1. Тесть к одному проводу подключаем еще один, без пайки, скрутки и т.д.

Выбираем под нужный диаметр провода, надеваем на нужный провод и в соседнее отверстие вставляем кабель, который необходимо подключить к существующему. Зажимаем стальную пластину плоскогубцами, и защелкиваем пластиковую защелку.

Еще раз я обрадовался, когда понял, что питание 12В переменное, а не постоянное, и реле это поддерживает.

Место для реле управления удачно нашлось левее основного блока управления.

Для удобства и быстрого открытия, я вывел плагин открытия прямо на рабочий стол смартфона. Делается это штатными средствами плагинов eWlink.

Читайте так же:
Подключение однополюсного пакетного выключателя

Видеобзор

Выводы

Теперь, я еще за 100 метров к дому, на подъезде, могу открыть ворота, а не стоять и ждать их открытия, как было с пультом 433 MHz. Могу позволить забыть ключи от калитки, и не буду прыгать через забор, так как смартфон в 99% случаев всегда в кармане. Могу не спускаться со второго этажа, дабы открыть дверь ребенку с прогулки и т.д. Кроме этого, в WiFi реле умного дома ITEAD SONOFF приборы мы можем подключить как к нормально открытому контакту, так и нормально закрытому, в зависимости от настройки вашего двигателя автоматических ворот. Открывать автоматические ворота, теперь можно находясь в любой точке мира. Но даже, если дома пропадет интернет, вы никогда не останетесь за забором, так как управление автоматическими воротами со смартфона, приложение eWeLink или системой умного дома, может происходить напрямую через WiFi роутер. Кроме автоматического управления воротами со смартфона, к реле Sonoff PSF B01 mini можно подключить любой прибор с мощностью до 2,2 кВт.
