Подборка светодиодных патронных светильников

Подборка светодиодных патронных светильников

Если у вас нет подвесного потолка и из потолка висит провод с патроном – отличным решением вместо обычной лампочки станет полноценная лампа (светильник), которая как минимум в несколько раз ярче лампочки и позволяет управлять потоками света. Лампы универсальные, поэтому подойдут как в квартиру так и в гараж или подобное помещение.

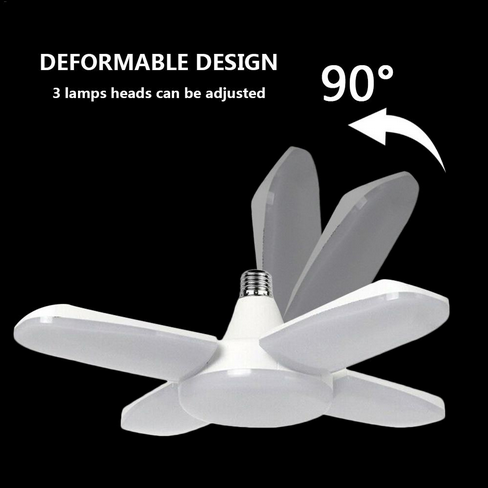

Четырёхлепестная лампа со светом по центру

Эту лампу я использую у себя в квартире и полностью ей доволен. Мощности 80 Ватт хватает чтобы хорошо осветить комнату 17 метров.

Одно из её преимуществ, что лепестки лампы можно поднимать вверх, что позволяет лучше рассеивать свет и освещать углы комнаты. Ещё один плюс – наличие светодиодов по центру.

На выбор доступна мощность 60 или 80 Вт, а также тёплый (3000K) или нейтрально белый свет (6500K). Лампа крепится в цоколь Е27 и имеет следующие размеры: 120х350мм в раскрытом состоянии и 100х110мм в сложенном.

Четырёхлепестная лампа без света по центру

Эта лампа похожая на предыдущую, но отличается тем, что лепестки не поднимаются вверх (только складываются вниз) и отсутствует свет по центру.

Её мощность составляет 60 Ватт и этого хватит чтобы хорошо осветить комнату 14 метров или отлично осветить помещение 9 метров. На выбор доступен тёплый или холодный цвет, вкручивается в цоколь Е27 и имеет следующие размеры: 95х250мм. Также на страничке товара на выбор доступны и другие подобные варианты ламп, но с другой мощностью (30, 40, 45, 70 Вт).

Сам использую данную лампу — всем доволен.

Лампа с круглыми лепестками

Данная лампа отличается от предыдущих круглыми лепестками, которые можно поднимать, позволяя свету лучше рассеиваться. Кроме этого, она имеет светодиоды по центру. Её мощность — 40 Вт, она подключается в цоколь Е27 и имеет следующие размеры: 120х150мм в сложенном состоянии и 235х235мм в раскрытом. На выбор доступен нейтральный белый или холодный цвет.

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

  • Выключатель (одно-, двух-, трехклавишный);
  • Лампы с патронами;
  • Распределительная коробка;
  • Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

Читайте так же:
Сила тока в электролампе прожектора 2 а какое напряжение

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.

Резьбовые или винтовые цоколи

Резьбовые или винтовое соединение патрона в светильнике и цокольного участка лампы получило наиболее широкое распространение. В руководствах по эксплуатации и других технических документах подобные цоколи маркируются в виде ЕХХ, где буква Е – Edison – соответствует фамилии человека, который изобрел эту лампочку, а цифры ХХ означают диаметр резьбы, измеряемый в миллиметрах.

Данный способ соединения используется с начала прошлого века, считается наиболее ускоренным и электробезопасным. Он широко используется до настоящего времени, в том числе – в энергосберегающих люминесцентных лампах компактного типа.

Резьбовой цоколь вкручивается в патронную часть в направлении часовой стрелки, при этом, один из контактов соединяется с фазным проводником, идущим от коммутатора, а другой – с нулевым. Подобное подключение гарантирует отсутствие опасного напряжения на токоведущих частях, будучи во включенном состоянии.

Маркировка

Поскольку значения напряжений в сетях разных стран заметно различается, были освоены в производстве разновидности наиболее подходящих диаметров резьбы. В большинстве случаев питающее сетевое напряжение составляет 220-230 вольт с частотой 50 Гц. Для этих показателей наиболее подходящими будут цокольные конструкции Е14, Е27 и Е40.

Самый маленький цоколь, известный в повседневной жизни как миньон, имеет маркировку Е14. Он изначально был спроектирован для небольших лампочек с формой колбы в виде свечи. Они широко используются в декоративной подсветке, в шарообразных и нестандартных светильниках.

Наибольшее распространение получили цоколи Е27, изначально применяемые исключительно в лампочках накаливания. С развитием технологий, они нашли свое применение в компактных лампах с люминофором, а позднее – и в светодиодных. Большинство новейших современных источников света подстраиваются конкретно под этот стандарт.

Цоколи Е40 устанавливаются в крупных мощных лампах. Классическим примером служит изделие на пятьсот ватт, используемое в уличных системах освещения, а также в светильниках производственных цехов, прилегающих территорий, складов и других объектов с большими площадями. В этих же светильниках применяются новые лампы – компактные люминесцентные и светодиодные с соответствующими цоколями.

Читайте так же:
Светодиодные лампы трещит выключатель

Использование цоколей Е40 позволило избежать замены дорогостоящих осветительных приборов при переходе на более современные источники света.

В качестве дополнительной информации можно отметить низковольтную лампочку Е10, работающую с низким напряжением от 2,5 до 6,3 вольта. Они устанавливались в слаботочной аппаратуре и были популярны в гирляндах для новогодних елок. В качестве источников света перестали использоваться, когда появились яркие разноцветные светодиоды, полностью заменившие маленькие лампочки накаливания во всех областях.

Дополнительные рекомендации

Выполненную в стиле ретро гирлянду с лампами накаливания нельзя использовать в таких условиях:

  • под снегом, дождем, при перепаде температур (лопнут колбы или произойдет замыкание);
  • рядом с легковозгараемыми материалами (бумагой, тканью);
  • оставлять надолго включенной без присмотра, например, на ночь;
  • монтировать на земле или небольшом расстоянии от нее, т.к. легко зацепиться и порвать провод.

Пластиковые патроны имеют контактные зажимы для кабеля, которые не рассчитаны на удержание веса, превышающего вес лампы с патроном. Поэтому при их использовании нужно крепить гирлянду через каждые 1,5 м.

Последовательно соединять элементы при изготовлении гирлянды не рекомендуется, т.к. потребляемая мощность каждой последующей лампы будет меньше предыдущей, например, из 15 ламп ярко будут светить только первые 3-4. А если перегорит 1 лампа, цепь нарушится и погаснут все остальные.

При параллельном соединении в одну гирлянду можно вкручивать лампы разного размера и мощности. При желании сделать 1 длинное украшение, нужно учитывать мощность источника питания. Стандартные вилка и розетка рассчитаны на нагрузку 5 А (1 кВт). Если гирлянд несколько, каждая должна подключаться к отдельной розетке.

Лампы можно раскрасить акварельными красками или гуашью. Хранят гирлянду в коробке, не допуская механического давления.

Система обозначения цоколей

В нынешней системе обозначения маркировка типов цоколей осуществляется посредством буквенно-цифрового обозначения. Которые предназначены для определения соответствующих параметров лампы и области их применения.

Первая буква

Обозначается заглавными латинскими буквами, которые соответствуют типу контактной группы или способу их расположения на лампе. Первая буква является своеобразным индикатором, который рассказывает об особенностях конкретного устройства.

На практике выделяют такие типы:

  • E – считается классическим или резьбовым цоколем, широко используется в обычных лампах;
  • G – с контактной группой в форме штырьков;
  • R – имеющий утопленный в торце контакт;
  • B – штифтового типа;
  • S – софитные;
  • P – фланцевого образца;
  • T – телефонный вариант;
  • K – кабельного образца;
  • H – под ксенон;
  • W – проволочного типа, также называется безцокольным.
Читайте так же:
Направление силы тока в лампочке

Число

Числовые данные в маркировке указывают на габаритные размеры самого цоколя или его контактов. В зависимости от конкретного типа лампы, это может быть диаметр, расстояние и т.д. Для большинства классических ламп этот параметр указывается в миллиметрах. Более детально рассмотрим его в примере каждого вида цоколя.

Строчные буквы

Помимо этого в обозначении типа цоколя могут использоваться и строчные латинские буквы.

Их применяют для указания количества контактов:

  • s – показывает, что у лампы имеется только один контакт;
  • d – два вывода;
  • t – три контакта;
  • q – четыре штекера;
  • p – пять контактов.

Но следует заметить, что эти буквы присутствуют не всегда, поэтому если строчных букв в маркировке нет, то цоколь имеет стандартную для соответствующей лампы комплектацию.

Типы цоколей ламп

Все виды цоколей обозначаются согласно единым требованиям ГОСТ.
Большая буква в обозначениии указывает на тип цоколя:

  • B — штифтовой цоколь (Байонет)
  • E — резьбовой цоколь (Эдисона)
  • F — цоколь с одним штырьком, где
  • a — цилиндрический штырёк
  • b — рифленый штырёк
  • c — штырёк специальной формы
  • G — штырьковый цоколь
  • H — цоколь для ксеноновых ламп
  • K — цоколь с кабельными соединениями
  • P — фокусирующий цоколь
  • R — цоколь с утопленным контактом
  • S — софитный цоколь
  • T — телефонный цоколь
  • W — основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

Число, следующее за буквенным обозначением, указывает диаметр соединительной части цоколя или расстояние между штырьками.

Строчные буквы после цифры показывают количество контактных пластин, штырьков или гибких соединений:

  • s — один контакт
  • d — два контакта
  • t — три контакта
  • q — четыре контакта
  • p — пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):

  • U — энергосберегающая лампочка;
  • V — цоколь с коническим концом;
  • A — автомобильная лампа.

Лампа Е27 — резьбовой цоколь, диаметр соединительной части — 27 мм.

Резьбовой цоколь Е (Эдисона):

Цоколь Эдисона — резьбовая система быстрого соединения лампы с патроном, самый популярный тип цоколя.
Кроме классических ламп накаливания, такой цоколь применяется и в лампах других типов, например в энергосберегающих компактных люминесцентных лампах, галогенных лампах и других.

Обозначение Е хх соответствует диаметру в миллиметрах.

ТипДиаметр (мм.)Наименование
E55Микроцоколь (LES)
E1010Миниатюрный цоколь (MES)
E1212Миниатюрный цоколь (MES)
E1414"Миньон" (SES)
E1717Малый цоколь (SES) (110 В)
E2626Средний цоколь (ES) (110 B)
E2727Средний цоколь (ES)
E4040Большой цоколь (GES)
Читайте так же:
Светодиодные лампы переменного тока как подключить

Штырьковый цоколь G:

Штырьковый цоколь G использовался ранее только для установки трубчатых люминесцентных ламп. Споявлением новых вилов ламп, для соединения лампы и патрона используются различные штырьковые системы.
Цифра обозначает расстояние между контактами.
Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Обозначение G хх соответствует растоянию в миллиметрах между контактами.

ТипРасстояние
между
штырьками
(мм.)
ЦокольПатронЛампа
G4
GU4
GY4
4
цоколь G4патрон G4галогенная G4
G55
цоколь G5патрон G5люминесцентная
G5
G5.3
GU5.3
GX5.3
5,3
цоколь GU5.3патрон GU5.3галогенная GU5.3
GY6.356,35
цоколь GY6.35патрон GY6.35галогенная GY6.35
G99
цоколь G9патрон G9галогенная G9
GU1010
цоколь GU10патрон GU10галогенная GU10
G1212
цоколь G12патрон G12металлогалогенная
G12
G1313
цоколь G13патрон G13люминесцентная
G13
GX2424
цоколь GX24патрон GX24люминесцентная GX24

R — Цоколь с утопленным контактом

Основные представители ламп с цоколем R7s — кварцевые галогенные лампы, которые используются в осветительных установках высокой интенсивности, например в прожекторах.
Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм

ТипРасстояние
между
штырьками
(мм.)
ЦокольПатронЛампа
R7s7
Цоколь R7sпатрон R7sкварцевая галогенная R7s

Софитный цоколь S:

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

Фокусирующий цоколь P:

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь Т:

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W:

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

Читайте так же:
Яркость лампы зависит от силы тока

В некоторых случаях вместо типа цоколя указывается тип лампы.

MR16 (цифры могут различаться) — стандартный типоразмер галогенных ламп накаливания с отражателем.
Обычно, цоколь используется штырьковый (типа G).

R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света.
Цоколь типа E (резьбовой).

2D — это компактные люминесцентные лампы.
Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Колбные лампы

Представляют собой лампы в виде стеклянной трубки.
Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Немного о других видах цоколей

Мы рассказали о самых популярных штырьковых цоколях. Их большое разнообразие, и мы слегка коснёмся маркировки других разновидностей.

R – цоколь с утопленными контактами. Куда это они «утоплены»? в специальные отверстия, где удерживаются с помощью пружины. Применяется в уличных прожекторах и автомобильных фарах. Самый распространённый цоколь этого типа R7s, где R – тип цоколя, 7 – диаметр или расстояние между штырьками, а s – количество контактов (в данном случае – один).

В — штифтовой цоколь, лампа фиксируется в патроне без резьбы с помощью боковых штифтов. Применяется там, где необходимо сфокусировать свет в одном направлении, например, в автомобильных фарах.

S – софитные цоколи от сценического оборудования (отсюда и название) нашли себе сегодня более широкое применение – в декоративной подсветке интерьера, в освещении салонов автомобилей и их номерных знаков.

Т – телефонный цоколь. Лампы с таким цоколем применяются в пультах управления и для подсветки приборов. Цифры маркировки обозначают диаметр в дюймах.

К – кабельные цоколи. Применяются такие в оранжереях, специализированных электроустановках.

Р – фокусирующий цоколь со встроенной линзой позволяет получить узко направленный луч света. Сфера применения очень широка – от карманного фонарика дл кинопроектора.

Наконец, есть безцокольные лампы, которые обозначаются маркировкой W. Вместо цоколя у них основание лампы, куда выведены контакты. Цифры в маркировке обозначают толщину этого основания. Такие применяются в автомобилях (поворотники), а также в ёлочных гирляндах.

Мы надеемся, что эта статья поможет вам выбирать лампы со знанием дела и обращать внимание не только на её мощность, но и на конструктивные особенности.
