Нужно ли заземлять генератор

Нужно ли заземлять генератор?

В этой статье мы рассмотрим, что такое заземление, как определить, нужно ли заземлять генератор, какие инструменты вам понадобятся, а также процесс заземления генератора.

В этой статье мы рассмотрим, что такое заземление, как определить, нужно ли заземлять генератор, какие инструменты вам понадобятся, а также процесс заземления генератора.

Портативные генераторы используются для различных задач, включая резервное электропитание дома, работу электроинструментов на рабочем месте и многое другое.

Некоторые сценарии могут потребовать заземления вашего портативного генератора, и знание того, как это сделать, и какие инструменты вам понадобятся, может спасти вас от серьезных проблем.

В этой статье мы рассмотрим, что такое заземление, как определить, нужно ли заземлять генератор, какие инструменты вам понадобятся, а также процесс заземления генератора.

Система автозапуска генератора

Ручное переключение подачи электричества потребует много времени. Вначале рубильником отключается основная сеть, затем нужно подойти к генератору, завести его, дать прогреться и только после этого можно подавать электричество на объект. После того как городское электричество вновь появилось, процедура отключения генератора повторяется в обратном порядке. Для того чтобы избежать подобных движений, был придуман автозапуск генератора, самостоятельно выполняющий все операции. Принцип действия данных устройств один и тот же, они различаются лишь по количеству функций, качеству сборки, комплектности и стоимости.

Автоматический запуск генератора при отключении электричества

Автоматический запуск генератора осуществляется в той же последовательности, что и при ручном режиме, только значительно быстрее. Самые простые устройства выполняют обычное включение и выключение домашней электростанции. В современных моделях представлен более широкий набор функций. В основе конструкции таких устройств лежат новейшие программируемые процессоры.

Система позволяет контролировать не только наличие сетевого напряжения, но и его номинальное значение по верхнему и нижнему пределам, а также разница напряжения между фазами. При выходе параметров за допустимые пределы, выполняется автоматическое переключение на генераторную установку. На некоторых моделях автоматического ввода резерва (АВР) возможно самостоятельное программирование всех необходимых параметров, обеспечивающих нормальную и корректную работу электростанции. Дополнительные настройки предусмотрены в бензиновых и дизельных генераторах с учетом их специфики.

Одна заправка топливом обеспечивает работу устройства в течение 7-9 часов. Для увеличения этого показателя работа генератора может вестись автоматически в экономичном режиме. Например, при отключении электричества, нецелесообразно включать электростанцию, чтобы обеспечить непрерывную работу только одного холодильника или газового котла. В таких случаях может задаваться режим работы «один час через три», что означает один час работы и три часа отдыха. За это время ни с холодильником, ни с системой отопления ничего не случится. За счет такой экономии увеличивается не только временной период действия станции, но и ее моторесурс.

Качественная автоматика делает эксплуатацию генератора значительно проще и доступнее практически для каждого человека. Выбор системы автозапуска рекомендуется делать в специализированных организациях, которые не только продают, но и устанавливают необходимое оборудование.

Читайте так же:
Розетка коаксиальная витая пара

Способы подключения бензинового генератора тока к дому

Различают 3 способа, как подключить бензогенератор к сети дома:

  1. С использованием перекидного рубильника;
  2. С частичной автоматизацией;
  3. С установкой блока, управляющим генератором автоматически.

Первый способ простой, но требует ручного переключения режимов питания. Во втором случае схема подключения бензогенератора к домашней сети сложнее, но она является полуавтоматической. Если включать режим питания от генератора нужно вручную, то при появлении тока в общей сети нагрузка сама переходит на центральную электросеть. Последний способ самостоятельно перекидывает нагрузку с общей сети на генератор и, наоборот, в зависимости от наличия напряжения в центре. Но он сложен.

Внимание! Независимо от выбранного способа подключения заранее произведите заземление. Для этого закопайте в землю лист металла, подсоединенный через припаянный к нему провод, выходящий на заземление от бензинового генератора.

Если речь идет о маломощных генераторах, которые могут поддерживать работу только одного потребителя, то приборы подключаются прямо. Такие агрегаты должны быть переносными, в противном случае понадобится удлинитель. Вилку от прибора нужно включить в розетку генератора, или в удлинитель, идущий от него.

Способ 1

Удобно, что метод не дает возможности запитать дом одновременно от генератора и центральной сети. Рубильник, через который идет подключение сетей, может иметь одно из трех положений:

  • 1 – подача питания от промышленной сети;
  • 0 – электропитание не подается;
  • 2 – подача энергии от бензогенератора.

подключение генератора через рубильник

У рубильника есть три уровня контактов: верхние, средние и нижние. К верхним подключите центральную сеть, а к средним – домашние энергопотребители. К нижним контактам подсоедините сам генератор электрического тока.

А теперь о том, как действовать при отключении центральной сети:

  1. Поставьте рубильник в положение «0»;
  2. Запустите генератор самостоятельно;
  3. Дайте время на разогрев;
  4. Переведите рубильник в положение «2».

Если в общей сети появилось напряжение, то сначала нужно отключить питание совсем (положение «2»). Затем вручную отключают генератор тока. И только после этого можно включить питание от общей сети.

Способ 2

Он основан на использовании полу-АВР (автоматического ввода резерва). Если не затрагивать конструкцию самого устройства, то процесс подсоединения выглядит так же, как и в предыдущем способе. Но принцип управления меняется:

  • Если городское питание пропало, то вам придется подойти к агрегату, генерирующему ток, чтобы включить его;
  • Дайте время на разогрев;
  • Подключите бензогенератор с помощью контакторов полу-АВР.

4

Если же центральная подача электричества возобновится, то контактор автоматически отключится, и вся нагрузка падет на общую электросеть. Однако полуавтоматику можно немного улучшить, установив реле времени. Тогда ждать, когда же прогреется генератор, не нужно. Потому что реле все сделает за вас: когда агрегат разогреется, на него будет подана нагрузка.

Читайте так же:
Розетка во встроенном шкафу купе

Способ 3

А теперь самый оптимальный способ, как подключить электрогенератор к домашней сети – это переход на полную автоматику. Для подключения полноценного АВР нужна схема. Ее можно найти в инструкции с приобретенным устройством, а также на дверце щитка. Но она приведена и ниже на рисунке.

5

Способы подключения генератора

Ручной

Соответствующие устройства выпускаются в двух исполнениях – перекидной рубильник (старого образца) или реверсивный переключатель (трехходовой). Первый вариант с точки зрения ТБ хуже, так как такая модель нередко искрит, а все токоведущие части оголены. Поэтому обязательно понадобится защитный кожух (короб, ящик или что-то подобное), да и установка рубильника в доме возможна, наверное, лишь в подсобке. Вряд ли он украсит жилое помещение.

g-1

А вот переключатель и компактнее, и безопаснее. Его можно закрепить на DIN-рейке и поместить в силовом шкафу, рядом с АВ и УЗО.

g-2

Плюс – низкая стоимость изделий и минимум присоединений.

Минус – такое подключение оправдано лишь в случае, если в доме постоянно кто-то находится. Рубильник – это устройство с ручным управлением. Знакомая многим ситуация – все ушли по делам (на работу, учебу), а энергетики отключили свет. Результат – лужи под холодильником, выключенный котел и остывшие батареи. Перечислять можно долго.

Что учесть – данные устройства всегда включаются в сеть до вводных автоматов, но после эл/счетчика.

Как проверить работоспособность схемы:

  • Завести и прогреть резервный источник электроснабжения (генератор).
  • Произвести переключение.

Автоматический

Целесообразность именно такого подключения генератора к энергосети пояснений не требует. Схема несколько инертна, но это не критично.

g-3

После его выхода на режим АВР замыкает цепь «резервный источник – домовая сеть». При восстановлении пром/напряжения все происходит в обратном порядке, причем без вмешательства хозяина, автоматически. Для частного дома – оптимальное решение организации эн/снабжения.

g-4

Объяснять, какой провод, к каким контактам присоединять автор считает бессмысленным. В продаже имеется несколько моделей АВР, которые отличаются не только характеристиками, но и конструктивным исполнением. К каждому изделию, как впрочем, и к любому другому эл/прибору, прилагается инструкция со схемой. Вот ей и следует руководствоваться.

Полуавтоматический переход на другой источник

Этот метод подразумевает автоматизацию тех или иных (не всех) процессов переключения. Участие человека в таком типе переключения все равно необходимо, но сама коммутация становится намного проще и безопаснее как для человека, так и для оборудования.

Автомат переключения на резерв

Этот узел, который несложно собрать своими руками, предназначен для автоматического переключения нагрузки с основного на резервный источник при пропадании первого и наоборот. Для его реализации понадобится электромагнитный пускатель или реле, срабатывающие от 220 В и с контактами, выдерживающими ток домовых потребителей. В качестве примера взято электромагнитное реле РЭК77/3 с тремя группами переключающих контактов:

Читайте так же:
Розетка для варочной панели 4 провода

Схема авр для бензогенератора

Электромагнитное реле РЭК77/3 с обмоткой 220 В / 50 Гц

Устройство выдерживает ток до 10 А, и вполне может использоваться в качестве автоматического переключателя на небольшом объекте или в частном доме. Схема же автомата будет выглядеть следующим образом:

Схема подключения генератора к сети дома

Здесь реле исполняет роль автоматического перекидного выключателя. Одна группа контактов переключает фазу, другая — ноль, третья не используется. Обмотка реле питается от основной сети. В исходном положении в линии «Сеть» присутствует напряжение, реле включено и подает напряжение на нагрузку. При пропадании сети реле отпускает и переключает нагрузку на питание от генератора. При возобновлении электроснабжения реле К1 вновь срабатывает, и схема возвращается к питанию от основного источника.

Это полный автомат ввода резерва, но лишь в том случае, когда сам резервный источник всегда под напряжением. Если же в качестве резерва используется бензогенератор, а это чаще всего именно так, то понятно, что система будет полуавтоматической — генератор придется запускать вручную.

С запуском бензогенератора

Эта конструкция в состоянии самостоятельно запустить генератор. Единственное условие — сам генератор должен иметь стартер и дистанционную систему пуска хотя бы кнопкой. Для реализации этой идеи понадобится еще одно реле и пусковой таймер произвольной конструкции:

Авр для генератора своими руками

Подключение бензогенератора к сети дома, схема с автостартом

Здесь реле К1 исполняет те же функции — переключает нагрузку при пропадании основного напряжения. Но дополнительно оно своей третьей группой контактов подает напряжение на стартер и реле времени. Реле периодически пытается завести генератор, с его запуском появляется напряжение на резервной линии. При этом срабатывает реле К2 и своими контактами отключает систему автозапуска бензогенератора.

Но и эта конструкция не является полным автоматом. Во-первых, если генератор по каким-либо причинам не запустится (холодно, плохая регулировка пуска, нет топлива и пр.), устройство будет пытаться заводить его до тех пор, пока не сожжет стартер или не посадит пусковой аккумулятор. Во-вторых, при появлении основного напряжения автоматика переключит нагрузку на него, но не заглушит генератор.

В чем же отличие между однофазным и трехфазным генератором?

Однофазные генераторы

Однофазные генераторы используются для питания только однофазных приборов и оборудования, которые для своей работы нуждаются в напряжении 220 Вольт. Это как раз все бытовые приборы и инструменты, которые окружают нас в быту. На приборной панели таких генераторов имеется одна или несколько розеток на 220 Вольт.

Все однофазные генераторы оснащены розетками на 220 Вольт / 16А, которые используются для подключения обычных приборов. Некоторые генераторы оснащены силовыми розетками 220 Вольт / 32А для подключения мощных потребителей (см. фото).

Читайте так же:
Розетки для каркасных стен

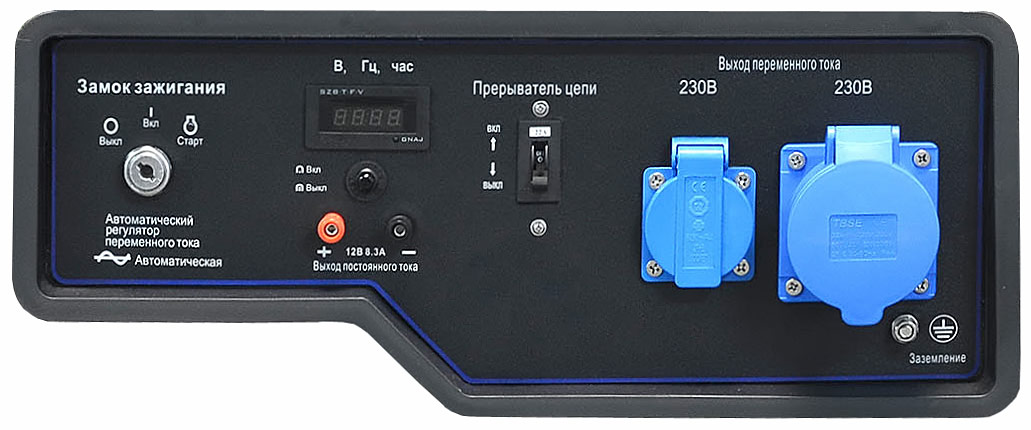

Обычная и силовая розетки на 220 Вольт на панели управления генератора

В подавляющем большинстве случаев для пользования в быту вам подойдет однофазный генератор (если вы не планируете подсоединять каких-либо трехфазных потребителей).

Трехфазные генераторы

Трехфазные генераторы могут быть использованы для питания как трехфазных, с напряжением питания 380 Вольт, так и однофазных приборов и оборудования. На приборной панели таких генераторов имеются розетки и на 380 Вольт и на 220 Вольт (см. фото). Такие электрогенераторы используются очень широко в промышленных целях, на предприятиях, на стройках и т.д.

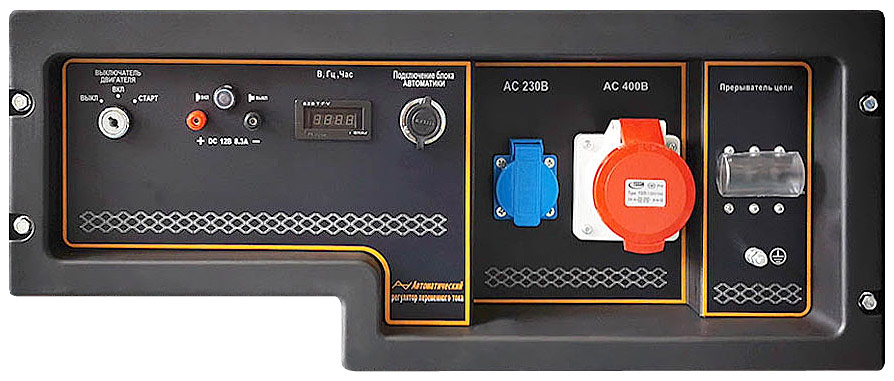

Розетки на 220 Вольт и 380 Вольт на панели управления генератора

Подключение трехфазных генераторов к однофазным потребителям

Казалось бы, как хорошо: можно приобрести трехфазный генератор (с заделом на то, что в будущем возможно понадобиться подключать трехфазных потребителей) и запитывать им, допустим, свой загородный дом. Но не все так просто.

Важным условием подключения однофазных приборов к трехфазному генератору является равномерное распределение нагрузки между тремя фазами, т.е. величины потребляемых мощностей, приходящиеся на каждую из фаз, должны быть приблизительно равны. Разница не должна превышать 25%. Иначе это может привести к такому явлению, как «перекос фаз», что может стать причиной преждевременного выхода электростанции из строя.

Учитывая сложности подключения и контроля за распределением электрической нагрузки, в бытовых условиях и в сетях с энергопотреблением менее 20 кВт использование трехфазных электрогенераторов нецелесообразно. Большинство современных бытовых устройств рассчитано на напряжение 220 Вольт, поэтому, если не планируется расширение сети, однофазные электростанции в полной мере справятся с возложенной на них задачей.

Мощность однофазных и трехфазных генераторов

Если с однофазным генератором все просто, есть выходное напряжение (220 Вольт) и есть мощность, которая соответствует паспорту изделия, то с трехфазными посложнее.

Номинальная мощность трехфазного генератора – это сумма мощностей, развиваемых в каждой фазе. Т.е. три фазы как бы делят общую мощность между собой. Соответственно, мощность, развиваемая в каждой фазе равна 1/3 номинальной мощности устройства, а это значит, что максимальная мощность однофазных потребителей, подключаемых к трехфазному генератору, может составить лишь 1/3 номинальной мощности устройства.

Поясним примером. Возьмем трехфазную электростанцию с номинальной мощностью 6 кВт. Согласно вышесказанному, к ней нельзя будет подключить однофазное оборудование мощностью 6 кВт, но возможно подключить 3-х однофазных потребителей с мощностью по 2 кВт. Причем, важно соблюдать равномерность нагрузки по фазам, не допуская перекоса фаз.

Трехфазные генераторы с полной мощностью по фазам

В ряде случаев к генератору необходимо подключать как трехфазное, так и однофазное мощное оборудование, или однофазное с большими пусковыми токами. Такие задачи обычно возникают на стройке. Раз полноценно пользоваться традиционным трехфазным генератором для подключения однофазных приборов нельзя, то напрашивается вопрос: «Как быть? Покупать два генератора: однофазный и трехфазный?»

Но решение есть – на рынке имеется ряд моделей генераторов, способных обеспечить одинаковую мощность как для одной, так и для трех фаз. Альтернаторы этих моделей способны работать как в одно-, так и в трехфазных режимах без потери выходной мощности. Выбор режима работы осуществляется переключателем на приборной панели.

Читайте так же:
Розетка для пылесоса своими руками

Т.е., допустим мы имеем трехфазную электростанцию с полной мощностью по фазам номинальной мощностью 6 кВт. И к ней можно будет подключить как трехфазное, так и однофазное оборудование мощностью 6 кВт. Такие генераторы не имеют ограничений по подключению однофазных потребителей, присущим традиционным трехфазным генераторам.

На нашем сайте вы можете ознакомится и приобрести трехфазные генераторы с полной мощностью по фазам:

Переключатели обязательны к использованию

Наличие отдельного коммутатора, несмотря на то, что он будет нечасто использоваться, сделает схему электроснабжения дома безопасной как для пользователей, так и для оборудования, присоединенного к электропитанию. Хотя самое простое решение — это обычная розетка, через которую можно запитать всю домашнюю сеть. Тем более что подключение к электрогенераторам тоже выполняется через розетки, установленные на их корпусе. Однако все зависит от мощности электрогенератора.

Если его мощность более 2–3 кВт, обычная розетка может перегреться и прийти в негодность. Но и более мощные контакты решат проблему лишь отчасти. Для оптимальной схемы необходимо аварийное отключение нагрузки. Также будет велика вероятность того, что при подаче сетевого напряжения получится встречное соединение генератора и питающей электросети. А это может привести к порче электрогенератора.

Перекидной рубильник, хоть и не автоматический, в одном из трех своих положений перенаправит потребителей на электрогенератор. Причем никогда не получится встречного соединения, поскольку это физически невозможно в этом рубильнике. В среднем положении домашняя электросеть получается обесточенной. Даже при работающем электрогенераторе и наличии напряжения в электросети можно без проблем переключаться между этими двумя источниками электроэнергии.

Подключение реверсивного рубильника в однофазной электросети

Синий провод сети и генератора (см. изображение выше) надо пропустить через контакты автоматических выключателей. Для сети и для электрогенератора нужен свой отдельный автомат-выключатель. В схеме подключения генератора обязательно должен присутствовать заземляющий контур или заземление из трубы или стального профиля длиной от 2 метров. Хороший вариант заземления — труба скважины для воды.

Если дом присоединен к трехфазной сети, а электрогенератор однофазный, рекомендуется схема, показанная далее.

Схема соединения однофазного электрогенератора с трехфазной домашней сетью

В заключение дадим собственные рекомендации по выбору схемы подключения генератора. Еще раз напомним, что начинать строить такую схему надо со статистики отключений электроэнергии в конкретном месте. Ручное переключение на электрогенератор дешевле. Также более дешевым вариантом является использование источников бесперебойного питания для конкретного оборудования. Электрогенератор наиболее эффективен при отоплении электричеством, когда отключения регулярны и продолжительны.
