Расположение розеток на кухне: схема и правила

Известно, что способ планирования энергопотребителей в кухонной зоне помогает быстрее справиться с задачей. Обращаем ваше внимание, что любые штробления стен нужно делать еще до чистовой отделки всех поверхностей. Обязательно сделайте схему или план размещения источников питания. Нужно, чтобы все розетки были размещены в соответствии с установкой электрических приборов.

Внимание! Энергопотребление в кухне полностью зависит от вопроса дизайна и планировки мебели, следовательно, розетки не должны мешать или быть недоступными для использования.

Определившись с точным местом распределения каждой розетки, идеально подсчитать их количество и также отметить на схеме. Число приборов должно быть рассчитано еще до закладки электрических проводов по стенам. Изучите внимательно схему, которая станет непосредственным помощником, когда потребуется размещение розеток на практике.

Фото: схема размещения розеток на кухне

Схема размещения розеток на кухне

Сколько потребуется электрических розеток?

Каждому из нас знакомы мучения, связанные с недостатком этих нужных приборов. Приходится выключать одну технику, чтобы включить другую. А когда требуется одновременно воспользоваться электрической духовкой, миксером, микроволновкой, и все это при включенном телевизоре и холодильнике, готовка превращается в настоящий кошмар.

установка розеток на кухне

Специалисты уже давно вывели оптимальную формулу количества розеток. Само собой, она напрямую зависит от имеющегося у вас числа бытовых приборов. На среднестатистической кухне розеток должно быть на 20% больше. Скажем, всего насчитали 10 приборов, включая мелкие, такие как тостер или электрочайник. Значит, розетки на кухне под технику в количестве 12-13 штук никак не будут лишними.

Розетки и выключатели на кухне: правила безопасного и удобного использования

Современная кухня — это «парад» техники и электроники. Ни одна кухня сегодня не обходится без стандарта: плита (часто электрическая), вытяжка, холодильник, микроволновая печь. А дополнительные элементы: посудомоечная машинка, мелкая кухонная техника (кофеварка, мультиварка, комбайны и блендеры), полноценное освещение, телевизор и теплый пол требуют качественной электропроводки. И даже если вы приобрели инновационную технику с экономией мощности и прочими защитными системами, это не гарантирует вам безопасной эксплуатации с неусовершенствованной системой электрики.

Читайте так же:
Розетки встраиваемые для телевизора

Техническая сторона вопроса

Если вы только планируете въезжать в квартиру, вам предоставляется возможность без особых затрат в процессе общего ремонта наладить электрику исходя из проекта кухни. Если же вы решили увеличить количество техники на кухне, задумайтесь о замене старой проводки на новую, особенно это касается домов старого образца. В них даже одновременно работающая посудомоечная машина и вытяжка может спровоцировать замыкание.

Профессиональный электрик поможет вам установить электрику с учетом планировки кухни. Но для правильного использования кухонных приборов вам следует знать следующие рекомендации по установке розеток и выключателей:

  • Для мелкой техники достаточно нескольких розеток одной ветки.
  • Крупные электрические приборы, которые постоянно включены в сеть, необходимо подключать к отдельной розетке с заземлением.
  • Для освещения мебели на кухне вам потребуется отдельный выключатель.

Важное правило безопасности. Все приборы, имеющие достаточно большую мощность необходимо подключать к выделенной ветке электричества. Например, стиральная или посудомоечная машина должны подключаться к отдельным розеткам. Также дело обстоит с варочной поверхностью и холодильником. Для более мелкой техники, которая подключается не регулярно можно использовать тройную розетку.

Очень важно, чтобы в процессе установки розеток и выключателей для кухни вы не забыли о распределительном автоматическом щитке. Электрик должен учесть будущее использование техники для кухни и с учетом этого подключать ветки к автоматам, имеющим определенный уровень защиты в случае превышения допустимой нормы тока:

  • Автомат для варочной поверхности. Номинальная отметка тока — 32 А.
  • Посудомоечная машина — 25 А.
  • Освещение — 10 А.
  • Группы розеток — от 16 до 25 А.

схема расположения розеток и выключателей

Основные правила размещения выключателей и розеток

Расположение розеток и выключателей планируется по двум схемам: старой (советской) и новой (европейской). В принципе, на работу электросети их расположение не действует, главная разница — удобство использования. Многие дизайнеры предпочитают устанавливать коммуникации на кухне по европейскому принципу. Согласно ему выключатели устанавливаются на высоте 90 см от пола, это позволяет проходя мимо, использовать его не предпринимая дополнительных усилий. Розетки на кухне устанавливаются на высоте 30 см от пола, но для кухни есть исключения за счет встроенной техники и более жестким требованиям в планировке электросети. Какой вариант установки вы подберете, зависит от ваших предпочтений и дизайн-проекта кухни.

Читайте так же:
Недостаточность розетки кардии что это означает

Профессиональный электрик может подсказать вам, какой вариант выключателей и розеток приобрести для оптимального использования. Так, в районе мойки и мест с повышенной влажностью важно устанавливать розетки с защищающей крышкой и специальным устройством проводки. В районе фартука (над столешницей) вы можете расположить розетки по отдельности или в ряд. Если вам удобно пользоваться лампами над рабочей поверхностью, можете вместе с розетками установить и выключатель.

Определенного принципа в подборе дизайна выключателей и розеток не бывает. В первую очередь конструкция зависит от функциональности. Но вы можете выбрать подходящий вариант (глянцевая или матовая поверхность, цветовые решения). Также выключатели можно подобрать с подсветкой и регулятором яркости света (димером). В качестве альтернативы обычным розеткам дизайнеры предлагают так называемые «утопленные» в поверхность конструкции с различными видами входов. Такая розетка маскируется под поверхность и не портит дизайн.

Помните, что чем больше розеток и выключателей вы установите на кухне, тем менее загруженной будет электросеть. Грамотный подход к дизайну и умелое использование таких приспособлений позволит использовать кухню максимально удобно и безопасно.

Расположение розеток и выключателей видеоурок:

Требования по размещению розеток на кухне

При планировании электрической схемы на кухне решается несколько вопросов.

Розетки на кухне

  1. Электросхема должна учитывать правила подключения к электрическим сетям. Работы по оборудованию мест включения в электросеть и выключателей требуется проводить в соответствие с ГОСТами и СНиП, которые регламентируют эти процедуры.
  2. Расположение мест подключения в электросеть должно быть удобным для включения необходимого набора кухонных агрегатов и приборов. Кроме того, люди работающие с этими приборами должны иметь свободный доступ ко всем местам подключения и выключателям.
  3. Электропроводка и розетки должны отвечать требованиям безопасности. Это касается вопросов недопущения пожаров из-за коротких замыканий или некачественных комплектующих. Также, все должно быть сделано, чтобы дети не могли стать жертвами электрического удара.
Читайте так же:
Розетка для прицепа крепыш

Таким образом, на этапе планирования решается серьезный вопрос по согласованию таких противоречивых требований. Если этого не сделать, правильного размещения мест подключения к электроэнергии на кухне не добиться.

Схемы электропроводки на кухне могут быть разными. Они зависят от материала стен.

Требования по размещению

Правильное размещению розеток

  • В бетоне или кирпиче прокладываются методом штробления шурфы. Розетки и выключатели в этом случае будут утапливаться в стены.
  • В деревянном домостроении чаще всего делается открытая проводка в кабель каналах. Здесь используются наружные розетки, которые крепятся на стену.
  • Иногда домовладельцы просят спрятать проводку в деревянную стену. В этом случае, на этапе изготовления стенового материала в бревне или брусе проделываются каналы для проводки. В этом случае необходимо устанавливать розетки и выключатели наружные со скрытым подключением.
  • Есть еще вариант ретропроводки, которая прокладывается по стенам открыто на изоляторах, независимо от материала стен.

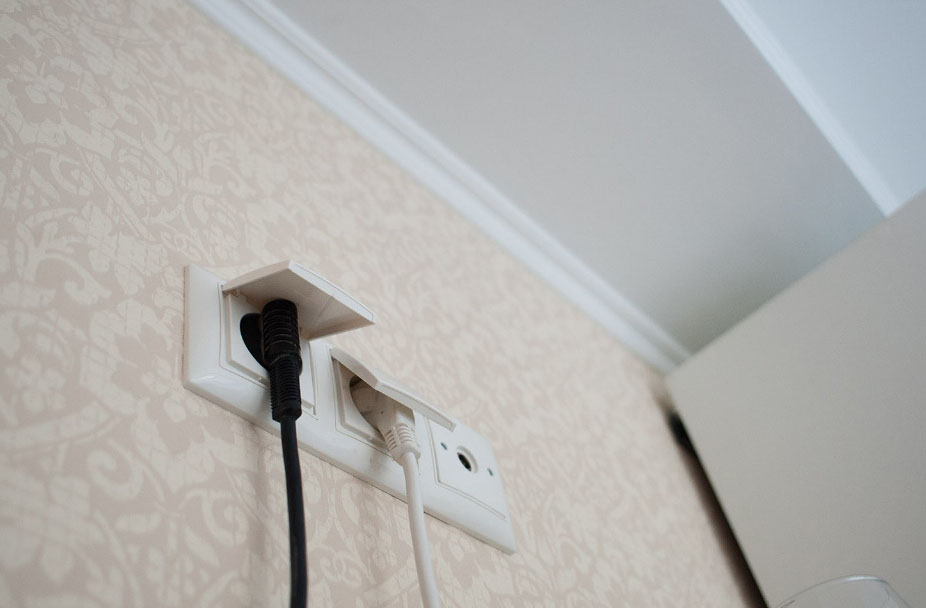

Розетки

Обязательное требование к проводке и аксессуарам — заземление.

Учитывая это требование, необходимо покупать проводку с наличием такой жилы. Всем необходимым условиям сегодня отвечает проводка марки NYM. Этот провод проходит все тесты на пожарную безопасность с самым высоким баллом. По сути, его оболочка считается самозатухающей. Сечение провода идущего к розеткам должно быть не меньше 2,5.

Розетки требуется выбирать, исходя из тока, который потребляет, подключаемый к ней, прибор. Причем, если на ее корпусе указаны цифры 10 — 16 А, то подключать прибор с силой тока в 16 А в такую розетку нельзя, она перегреется.

Где и на какой высоте устанавливать розетки?

Стационарно устанавливаемые разъёмы электрических сетей монтируются только на строго определенной правилами и стандартами высоте.

Для правильного подключения холодильника или морозильника, электрическую розетку следует разместить на стене, соблюдая высоту в пределах 0,6-0,8 м, что обусловлено особенностями бытового прибора. Под вытяжку, розетку нужно монтировать примерно на высоте двух метров от уровня пола.

Читайте так же:
Розетка скрытая для микрофона

на какой высоте поставить розетку

Оптимальная высота установки розеток и выключателей

Что касается расположения розеток на кухне для встраиваемой техники? Подключение стиральной или посудомоечной машины, а также электрической плиты, предполагает размещение разъёмного устройства на высоте четверть метра. При установке встраиваемой техники вырезаются отверстия соответствующих размеров.

Оптимальная высота монтажа электрической розетки для установки телевизора или видеопроигрывателя в помещении кухни — пара метров. В этом случае такая бытовая энергозависимая техника размещается на специально зафиксированном стеновом кронштейне.

Примерно на высоте 8-10 см над уровнем столешницы или рабочей поверхности, целесообразно разместить три или четыре розетки, предназначенные для подключения мелкой бытовой техники или маломощных энергозависимых приборов.

измерение силы токаЗнаете ли вы, как измерить силу тока? Измерение силы тока — подробная инструкция о том, как и чем измерить представлена на нашем сайте.

Принцип работы натриевой лампы высокого давления описан тут.

Энергосберегающие лампочки скоро совсем вытеснят лампы накаливания. Но выбрать такой прибор не так-то просто. Советы по выбору ламп вы найдете в данной теме.

Составляем схему электропроводки

Вам надоело мириться с вечно висящими проводами удлинителей или неудобством подключения бытовых приборов? Значит, пора планировать капитальный ремонт вашей кухни. А начинать лучше всего с составления плана-схемы, поскольку перенос или добавление новых кабельных каналов в бетонных стенах дело весьма хлопотное. Конечно, можно все провода установить поверх стен, но вряд ли такие гирлянды украсят помещение, к тому же это небезопасно.

Итак, что же должна содержать эта схема:

  • Прежде всего нужно определиться, какие электроприборы будут использоваться. Стандартный набор практически любой квартиры: холодильник, плита, микроволновая печь, электрочайник, вытяжка. Если позволяет площадь, то добавляются еще: посудомоечная или стиральная машина, измельчитель отходов, морозильная камера, телевизор, кулер. А кроме этого может понадобиться подключить: миксер, блендер, мультиварку. Как видите, список довольно внушительный, поэтому без грамотного плана размещения розеток трудно обойтись.
  • После этого на бумаге отобразите расстановку мебели и бытовых приборов на кухне. Учитывайте тот факт, что розетки нужны не только там, где расположен кухонный гарнитур, но также на противоположной стене (для телевизора или переносного устройства).
  • Теперь надо нанести на схему сами розетки. Но тут придется соблюдать определенные правила, потому что размещение электроустановочных изделий в произвольном порядке не допускается. И тут мы подходим к главному вопросу – на какой высоте лучше расположить розетки?
Читайте так же:
Рисунки розеток для гитар

Расположение розеток. Видео

Про прокладку новой электрической проводки в квартире хрущевке и оптимальное расположение розеток в ней можно узнать из представленного видео.

При правильном расположении розеток добиться максимального комфорта можно на любой кухне. При выполнении работ лучше воспользоваться консультацией профессиональных электриков для точного расчета проводников и средств защиты.
