Условные графические и буквенные обозначения реле на электрических схемах

Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.

Принципиальные схемы

Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.

Сложные соединения сопровождаются надписями с указанием функционала отдельных узлов.

Монтажная схема

Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.

Монтажная схема также называется исполнительной.

Структурные схемы

Позволяют выделить общую структуру релейной защиты. Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.

Подключение нагрузки

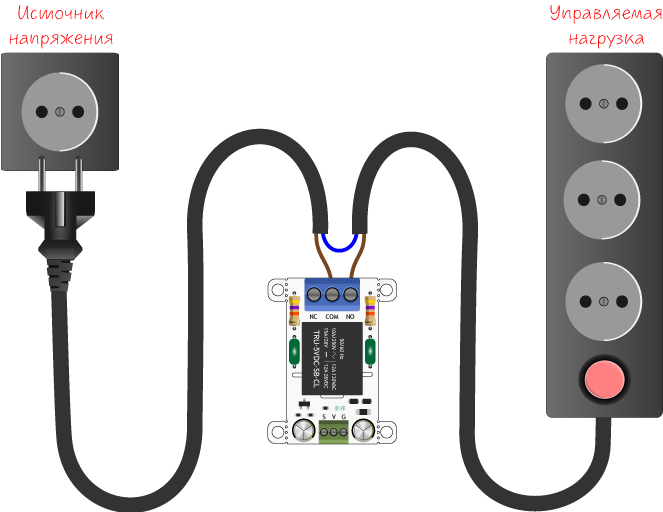

В качестве теста будем управлять сетевым фильтром, к которому в будущем можно подключить любую бытовую электронику с вилкой на конце и потребляем тока до 15 А.

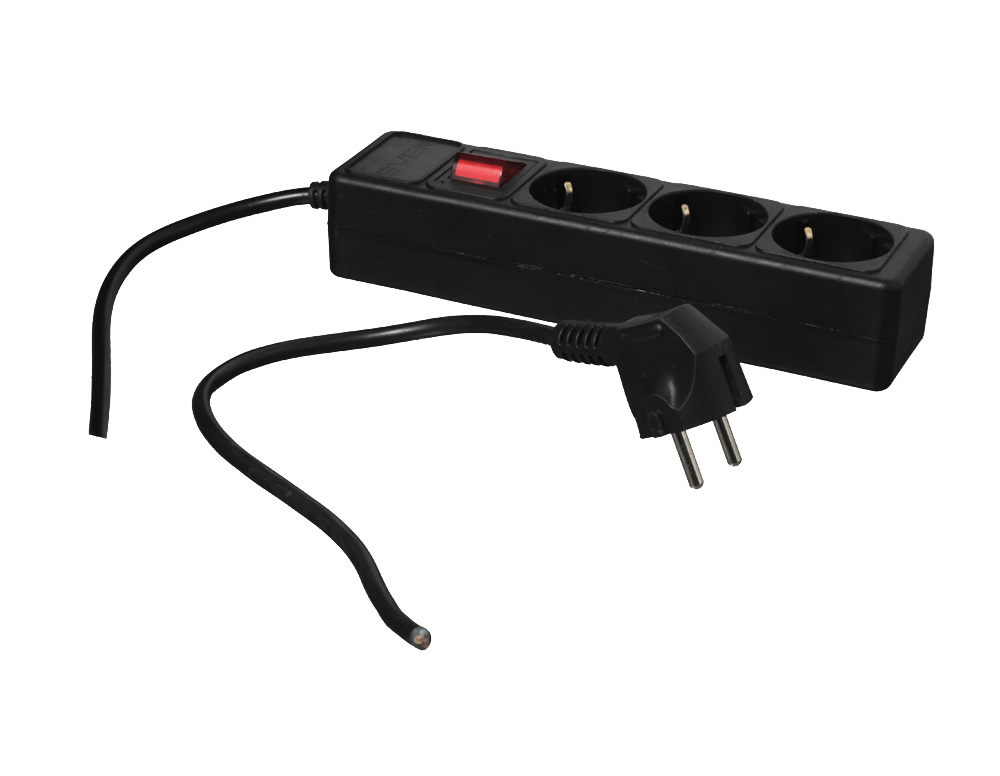

Возьмите сетевой фильтр, разрежьте провод питания посередине и зачистите контакты от изоляции.

Нагрузка подключена, теперь можно подключать модуль реле к управляющим платформам.

ЧТО ДОЛЖНО УЧИТЫВАТЬСЯ ПРИ ВЫБОРЕ ПРОМЕЖУТОЧНОГО РЕЛЕ

Производителями выпускаются различные модификации промежуточных реле. При выборе учитываются основные характеристики и технические параметры устройств:

  • тип тока;
  • количество и вид контактов;
  • максимальное значение длительного тока контактов;
  • потребляемая мощность;
  • габариты;
  • напряжение питания;
  • эксплуатационные условия (допустимые температурные значения, степень влажности рабочей среды, взрывоопасность, уровень концентрации пыли);
  • устойчивость к вибрациям;
  • период, в течение которого контакты переходят в разные положения.
Читайте так же:
Прицеп легковой схема розетки

Промежуточное реле: схема 2 Цены на промежуточные реле

Релейные устройства с задержкой на срабатывание и возврат

В некоторых схемах защиты и автоматики для обеспечения надёжности работы устройства требуется определённая задержка при срабатывании или возврате промежуточного релейного органа. Эта задержка носит технологический характер, её не следует путать с задержкой работы защиты, обеспечиваемой реле времени в целях соблюдения селективности. Необходимость задержки может быть проиллюстрирована следующим примером. Контакт выходного промежуточного реле подаёт команду управления электромагниту отключения выключателя. Если при этом не обеспечить задержку возврата промежуточного релейного устройства, его контакты не справятся с размыканием цепи тока отключения и сгорят. Задержка возврата на доли секунды необходима для того, чтобы выключатель успел отключиться и своими мощными блок – контактами разорвал цепь тока электромагнита. После этого происходит безопасный возврат реле.

Миниатюрное промежуточное реле

Устройство реле тока

Для начала давайте разберем принцип реле тока и его устройство. На данный момент существуют электромагнитные, индукционные и электронные реле.

Мы будем разбирать устройство наиболее распространенных электромагнитных реле. Тем более, что они дают возможность наиболее наглядно понять их принцип работы.

Устройство электромагнитного реле тока

  • Начнем с основных элементов любого реле тока. Оно в обязательном порядке имеет магнитопровод. Причем, этот магнитопровод имеет участок с воздушным зазором. Таких зазоров может быть 1, 2 или более — в зависимости от конструкции магнитопровода. На нашем фото таких зазора два.
  • На неподвижной части магнитопровода имеется катушка. А подвижная часть магнитопровода закреплена пружиной, которая противодействует соединению двух частей магнитопровода.

Принцип действия электромагнитного токового реле

  • При появлении на катушке напряжения, в магнитопроводе наводится ЭДС. Благодаря этому, подвижная и неподвижная части магнитопровода становятся как два магнита, которые хотят соединиться. Не дает им это сделать пружина.
  • По мере увеличения тока в катушке, ЭДС будет нарастать. Соответственно, будет нарастать притяжение подвижного и неподвижного участка магнитопровода. При достижении определенного значения силы тока, ЭДС будет настолько велико, что преодолеет противодействие пружины.
  • Воздушный зазор между двумя участками магнитопровода начнет сокращаться. Но как говорит инструкция и логика, чем меньше воздушный зазор, тем больше становится сила притяжения, и тем с большей скоростью магнитопроводы соединяются. В результате, процесс коммутации занимает сотые доли секунды.
Читайте так же:
Сметная расценка телефонная розетка

Существуют токовые реле разных типов исполнения

  • К подвижной части магнитопровода жестко прикреплены подвижные контакты. Они замыкаются с неподвижными контактами и сигнализируют, что сила тока на катушке реле достигла установленного значения.

Регулировка тока возврата токового реле

  • Для возврата в исходное положение, сила тока в реле должна уменьшиться как на видео. Насколько оно должно уменьшится, зависит от так называемого коэффициента возврата реле.

Оно зависит от конструкции, а также может настраиваться индивидуального для каждого реле за счет натяжения или ослабления пружины. Это вполне можно сделать своими руками.

Фотореле со звуковой сигнализацией

Фотореле (рис. 6) является таковым не в полной мере, поскольку реагирует на изменение освещенности плавным изменением частоты генерируемых колебаний [B.C. Иванов].

Принципиальная схема фотореле со звуковой сигнализацией

Рис. 6. Принципиальная схема фотореле со звуковой сигнализацией.

В то же время это устройство может работать совместно с измеряющими частоту приборами, частотно-избирательными реле, сигнализировать высотой звукового сигнала об изменении освещенности, что может быть весьма актуально для слабовидящих.

Типы и устройство реле

Типы и устройство реле

Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин. Различают электрические, механические и тепловые реле.

Существует класс электронных полупроводниковых приборов, именуемых оптореле (твердотельное реле), но он в данной статье не рассматривается.

В электронной схемотехнике иногда электронные блоки с функцией переключения цепи по изменению какого-либо физического параметра также называют реле. Например, фотореле, реле контроля фаз или реле-прерыватель указателей поворота автомобиля.

Устройство

Основные части электромагнитного реле: электромагнит, якорь и переключатель. Электромагнит представляет собой электрический провод, намотанный на катушку с сердечником из магнитного материала. Якорь — пластина из магнитного материала, через толкатель управляющая контактами.

Классификация реле

  • По начальному состоянию контактов выделяются реле с:
    • Нормально замкнутыми контактами.
    • Нормально разомкнутыми контактами.
    • Переключающимися контактами.
    • По типу управляющего сигнала выделяются реле:
      • Постоянного тока:
        • Нейтральные реле: полярность управляющего сигнала не имеет значения, регистрируется только факт его присутствия/отсутствия. Пример: реле типа НМШ.
        • Поляризованные реле: чувствительны к полярности управляющего сигнала, переключаются при её смене. Пример: реле типа КШ.
        • Комбинированные реле: реагируют как на наличие/отсутствие управляющего сигнала, так и на его полярность. Пример: реле типа КМШ.
        • По допустимой нагрузке на контакты.
        • По времени срабатывания.
        • По типу исполнения:
          • Электромеханические реле:
            • Электромагнитные реле (обмотка электромагнита неподвижна относительно сердечника).
              • Герконовые реле.
              • Ферродинамические реле.
              • Ферромагнитные реле.
              • Ионные реле.
              • Полупроводниковые реле.
              • По контролируемой величине:
                • Реле напряжения.
                • Реле тока.
                • Реле мощности.
                • Реле пневматического давления.
                • Реле контроля изоляции.
                • Специальные виды электромагнитных устройств:
                  • Шаговый искатель.
                  • Устройство защитного отключения.
                  • Автоматический выключатель.
                  • Реле времени.
                  • Электромеханический счётчик.

                  Особенности работы

                  Работа электромагнитных реле основана на использовании электромагнитных сил, возникающих в металлическом сердечнике при прохождении тока по виткам его катушки. Детали реле монтируются на основании и закрываются крышкой. Над сердечником электромагнита установлен подвижный якорь (пластина) с одним или несколькими контактами. Напротив них находятся соответствующие парные неподвижные контакты.

                  В исходном положении якорь удерживается пружиной. При подаче управляющего сигнала электромагнит притягивает якорь, преодолевая её усилие, и замыкает или размыкает контакты в зависимости от конструкции реле. После отключения управляющего напряжения пружина возвращает якорь в исходное положение. В некоторые модели, могут быть встроены электронные элементы. Это резистор, подключенный к обмотке катушки для более чёткого срабатывания реле, или (и) конденсатор, параллельный контактам для снижения искрения и помех.

                  Особенности работы реле

                  Управляемая цепь электрически никак не связана с управляющей (такая ситуация часто обозначается в электротехнике как сухой контакт). Более того в управляемой цепи величина тока может быть намного больше чем в управляющей. Источником управляющего сигнала могут быть: слаботочные электрические схемы (например дистанционного управления), различные датчики (света, давления, температуры и т. п.), и другие приборы которые на выходе имеют минимальные значения тока и напряжения. Таким образом, реле по сути выполняют роль дискретного усилителя тока, напряжения и мощности в электрической цепи. Это свойство реле, кстати, имело широкое применение в самых первых дискретных (цифровых) вычислительных машинах. Впоследствии реле в цифровой вычислительной технике были заменены сначала лампами, потом транзисторами и микросхемами — работающими в ключевом (переключательном) режиме. В настоящее время имеются попытки возродить релейные вычислительные машины с использованием нанотехнологий.

                  В настоящее время в электронике и электротехнике реле используют в основном для управления большими токами. В цепях с небольшими токами для управления чаще всего применяются транзисторы или тиристоры.

                  При работе со сверхбольшими токами (десятки-сотни ампер; например, при очистке металла методом электролиза) для исключения возможности пробоя контакты управляемой цепи исполняются с большой контактной площадью и погружаются в масло (так называемая «масляная ячейка»).

                  Реле до сих пор очень широко применяются в бытовой электротехнике, в особенности для автоматического включения и выключения электродвигателей (пускозащитные реле), а также в электрических схемах автомобилей. Например, пускозащитное реле обязательно имеется в бытовом холодильнике, а также в стиральных машинах. В этих устройствах реле намного надёжнее электроники, так как оно устойчиво к броску тока при запуске электродвигателя и, особенно, к сильному броску напряжения при его отключении.
