Секреты подключения разъёма Джек-3,5 мм

Для большинства разъем Jack ассоциируется только с подключением аудиосигнала, в то время как есть много других применений и возможностей этого популярного соединения. Давайте изучим некоторые схемные хитрости чтоб в полной мере использовать его потенциал в своих разработках.

Секреты подключения разъёма Джек-3,5 мм

Вход для разъема 2,5 или 3,5 мм — это то, к чему все привыкли при использовании смартфонов, звукового оборудования или медиаплееров. Цилиндрический штекер — это не только удобный способ подключения колонок или гарнитуры, он также позволяет подключать множество различных аксессуаров, которые могут независимо управлять функциями устройства. Прекрасным примером являются популярные селфи-палки, которые управляют триггером камеры смартфона при подключении через вход для наушников. Чтобы полностью понять и использовать все возможности этого универсального разъема, сначала изучим прохождение сигналов и переключений.

Разъём «джек» (TRS, TRRS)

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.

Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».

Модификации разъёма TRS «джек»

Количество контактов ▼


5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.
4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.
3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.

Типоразмеры ▼

2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼

1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — G

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼

Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.

Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼

Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS



Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики ▼

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

Читайте так же:
Розетка для камина высота

Контактами на размыкание оборудуется и линейный вход. При подключении к магнитоле внешнего источника звука, отключается внутренний источник (напр. радио) ▼

Переходник с «джека» на «колокольчики»

Забыл отметить, что материнскую платку я отпаял совсем, то есть остались только провода.

От Nokia кисть проводов наушников: зелёный — L (левый) + медный; красный — R (правый) + медный.

Спайку делал по одной из схем (здесь) белый (микрофон (согласно схеме)) и чёрный (не подключается) отбросил, Зелёный — Зелёный; Красный — Красный; совместил два медные (от наушников) — Медный оголённый. Не работают, потрескивания идут. Хотел ещё узнать: требуется ли транзистор какой-нибудь/соответствующий электропроводник для определения смартфоном наличия подключения наушников через микро-USB?

Гарнитура Nokia HS-23 — аналоговая, её нельзя использовать как цифровую гарнитуру, то есть подключать по USB.
USB гарнитуры кроме наушников и микрофона содержат в себе схему типа звуковой карты. В Nokia HS-23 никакой звуковой карты нет.
К слову, не всякие смартфоны работают с USB-гарнитурами.

Хочу сделать подключение наушников по USB-каналу к порту смартфона на основе Micro-BM(Micro-B)

Гарнитура Nokia HS-23 — аналоговая, её нельзя использовать как цифровую гарнитуру, то есть подключать по USB.
USB гарнитуры кроме наушников и микрофона содержат в себе схему типа звуковой карты. В Nokia HS-23 никакой звуковой карты нет.
К слову, не всякие смартфоны работают с USB-гарнитурами.

Rones, Доброго времени суток!

Есть гарнитура (NOKIA Types HS-23) её прежде перепаял на простые наушники (припаял традиционный TRS) — работает. Сейчас решил сделать так, чтобы всё работало от смартфона Alcatel One Touch 4014D.

Вспорол Micro-BM (могу быть не точен, возможно Micro-B, т.к. наглядно похожи) там: стальная защитная оплетка, за ней обёртка алюмин. с подошвой из плёнки (синяя) и пять проводов. Чёрный, Белый, Зелёный, Красный, Медный оголённый.

Пытался припаять схематично из источников в Сети (Инет): Зелёный на левый/правый, Красный на правый/левый — менял местами. И по подаче питания использовал Чёрный и Белый и вместе — бестолку.

После распайки — рассоединения (на случай вдруг спалил) проверил и провод и гарнитура рабочие на 100%.

Есть ли точная схема распределения-припоя какой к какому из проводов/между ними?

Спасибо за Ваш Сайт — во многом очень помог и полезен!

Здравствуйте. Имеется цифровой тонометр. Для скидывания с него данных и очистки памяти нужен кабель jack 2.5 4-pin с переходом на USB. Найти по магазинам или заказать в нэте нету возможности, только отдельные зап.части. Может кто поможет с распиновкой?

Укажите марку тонометра. Так больше шансов, что вам помогут.

Тонометр называется:
PIC solution , Classic check.

Здравствуйте! Безопасно ли подключать гарнитуру с TRRS (CTIA) к выходу наушников на компьютере? Заранее спасибо за ответ.

Абсолютно безопасно.
И скорее всего именно гарнитура CTIA будет звучать нормально. Это связано с конструкцией компьютерного гнезда «Наушники».

Подскажите пожалуйста, можно ли перепаять гарнитуру Nokia WH-102 под микрофон для компютера?

Можно, правда, я не уверен, что микрофон гарнитуры будет хорошо звучать на компе.
Уточните, у вас в ПК одно гнездо под гарнитуру (наушники с микрофоном) или раздельные гнёзда под микрофон и наушники?

рездельные, главное чтобы микрофон работал. Наушники это не проблема.

nokiawh-102_remote_rewire_to_pc-mic

Тогда вот как перепаять пульт, чтоб работал только микрофон↓. Единой распайки компьютерного гнезда нет, так что может потребуется красный провод тоже задействовать — припаять его либо к точке M, либо к точке G. Но, скорее всего экспериментировать не придётся.

Читайте так же:
Розетка с выключением питания

nokiawh-102_plug_rewire_to_pc-mic

А вот вариант переделки перепайкой штекера:

Наушники Sven с регулировкой громкости. Провода синий, зеленый и желтый, подскажите пожалуйста новичку, что куда к джеку лепить?! 🙁

trs_earphones_pinout_typical

Точных данных нет, могу предложить такую распайку↓

спасибо большое, попробую

Всем привет подскажите пожалуйста может ли влиять на качество звука если гнездо на телефоне TRRS а наушники TRS , или сам телефон похой звук передаёт ,на плеере наушники играют чётко , громко ,так как и должны а на телефоне кочество звука теряется ,телефон fly

Наушники (TRS) должны играть примерно одинаково и в гнезде TRS, и в гнезде TRRS. Качество звука конечно же, зависит от источника.

Убедитесь, что смартфон увидел подключенные наушники — в области уведомлений должен появиться значок «наушники» (🎧).

Вполне возможно, что штекер наушников чуть толще нормы, и вы не до самого упора вставили штекер в гнездо смартфона.

Добрый день подскажите есть ли аналоги у переходника 3.5mm TRS to TRRS Adaptor
http://www.ebay.com/p/Rode-SC4-3-inches-Microphone-Cable/1428178701
Основное назначение — посылать звук с внешнего источника в телефон (чтобы к примеру при записи видео телефон записывал видео с камеры, а звук с внешнего источника)
Можно ли его сделать самому, вопрос скорее как его сделать. Огромное спасибо за ответ!

Splitter_2TRSj-TRRSp

1. Ищите сплиттер для подключения компьютерной гарнитуры к смартфону. Под компьютерной гарнитурой понимается та, у которой отдельный штекер наушников (зелёный) и отдельный штекер микрофона (розовый).
Или спаяйте сами. Вот схемы↓. Паять ответвления для наушников в вашем случае нет нужды. Выбор схемы — CTIA или OMTP — зависит от модели смартфона. Смотрите перечень смартфонов OMTP и перечень смартфонов CTIA.

2. Велик риск, что смартфон не распознает подключенный переходник с источником звука как гарнитуру и будет игнорировать поступающий звуковой сигнал. Кстати, с уровнем сигнала надо быть предельно осторожным.
Опять таки, в зависимости от модели смартфона может потребоваться зашунтировать контакты «микрофон» и «земля» конденсатором, чтоб смартфон увидел якобы гарнитуру. Ёмкость особого значения не имеет.
3. Я бы записал на сам смартфон нужный аудиотрек и при записи видео включил бы воспроизведение этого аудиотрека. Некоторые смартфоны при этом накладывают воспроизводящуюся дорожку на видео.

Кстати, может понадобится подключить наушники к соответствующему ответвлению сплиттера, чтоб смартфон распознал подключение «гарнитуры».

Спасибо, насчет понижения сигнала понадобится Audio Attenuator на 25dB, но я правильно понимаю если все правильно спаять,то мне достаточно в данной схеме подключить стерео jack с аудио сигналом в гнездо микрофона и телефон будет записывать внешний источник звука ?

Вы вообще читали мой ответ? Я же русским языком сказал, что смартфон может вообще проигнорировать подключение. Так что, никаких гарантий.

Добрый! Нужна помощь: необходимо сделать блок питания (хоть от USB) 5 вольт 200 мА на штекер 3,5 TS или TRS для walkie-talkie JET one. Минус-общий понятно, а + R или L _ или оба? Спасибо

Вовсе не обязательно минус будет на общем контакте. К примеру, зарядка часов iWatch через TRRS распаяна в обратной полярности.
Укажите производителя рации, дайте полное название модели. Возможно, тогда мне удастся найти распиновку зарядного штекера или можно будет обратиться в техподдержку производителя.
В крайнем случае придётся разбирать рацию и разбираться по схеме — где плюс, где минус.

Спасибо за ответ. Радиостанция JET one (я написал же — вот такого вида http://avtogsm.ru/jet-one-p3142.html) — разбирать не разбирал, но на джеке звонится общий и минус на контакте для батарей, вроде бы)

Я надеялся найти сайт производителя — у него бы узнали распиновку.
Остаётся лишь экспериментировать с плюсом.

Читайте так же:
Три розетки с пультом

Подключение беспроводных наушников к телевизору без Bluetooth-модуля

Это частный случай использования беспроводных головных микрофонов совместно с телевизорами (только Smart TV). Заключается он в подключении к телеприемнику внешнего Bluetooth-модуля (аудио-трансмиттера).

Bluetooth-модуль

Для этого в конструкции телеприемника должен присутствовать USB-порт, но это не единственное требование. Далеко не все современные Smart TV (как и Smart TV-приставки) поддерживают функцию перенаправления аудиосигнала с динамиков на USB-порт. Поэтому перед покупкой Bluetooth-модуля следует убедиться, что имеющийся ТВ-приемник имеет соответствующий функционал. Данную информацию можно найти в технической документации к телевизору или Smart TV-приставке.

Применение

1/4″ TRS

  • Профессиональное музыкальное оборудование
      [3][2]
    • Подавляющее число электрогитар, электрических бас-гитар, и прочих инструментов со звукоснимателями, а также гитарных педалей эффектов («примочек») и гитарных усилителей
    • Педальные переключатели (англ.  footswitch )
    • Электронные ударные установки
      профессионального и аудиофильского уровня персонального компьютера профессионального и аудиофильского уровня любительского уровня (например, для использования с караоке)
    • Разъём для подключения синхронизатора в профессиональный студийных фотографических вспышках.

    3,5 мм TRS

    • Наушники недорогого потребительского уровня
    • Микрофоны для записи речи
    • Активные Акустические системы, преимущественно используемые для компьютеров и мультимедийной техники. Пассивные акустические системы подключаются таким разъёмом только при небольшой мощности (до 5 ватт)
    • Портативная техника
        . На DVD-плеерах используется также для вывода видеосигнала, цифрового сигнала. Пример: 1 разъём — аудио аналоговое, 2 разъём — видео композитное и аудио цифровое, 3 разъём — S-Video.
      • Некоторые видеокамеры используют TRRS для вывода аналоговых видео и аудиосигнала вместе. На другом конце провода три штекера RCA.
      • Некоторые компактные плееры (например, iPod shuffle) могут подключаться через TRRS к USB-порту компьютера.
        персонального компьютера потребительского уровня
      • Цифровые фотоаппараты, подключаемые к телевизору. Один контакт используется для композитного видеосигнала, другой для монофонического аудиосигнала
      • Внешние ИК-приемники (например, для компьютерных ТВ-тюнеров)

      2,5 мм TRS

        Портативная техника

          , в том числе для подключения Hands-free (TRRS)

        BPO 316 и Bantam

        TRS старого образца: BPO 316 (или «B-Gauge», SKINI Jack) — 1/4″ версия, и Bantam (или Tini-Telephone Jack) — 4,4-мм версия.

        Применяются в профессиональной технике, в устройствах, предназначенных для частой коммутации, например, в коммутационных панелях (Patch Panel) для аналоговых звуковых сигналов.

        Несовместимы с 1/4″ TRS.

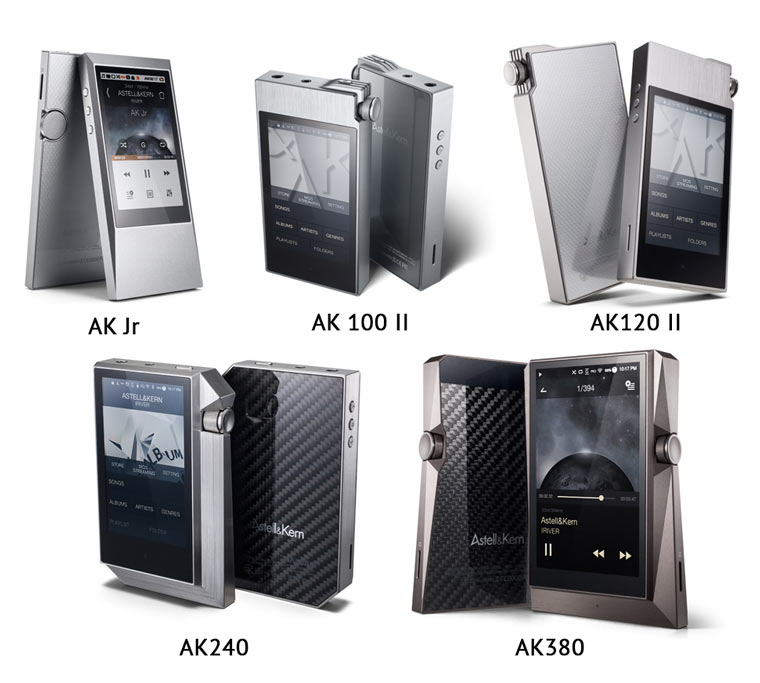

        Плееры Astell&Kern:

        Чем старше в классе модель от корейского производителя, тем лучше он звучит. Для Astell&Kern это аксиома. От простенькой модели Astell&Kern AK Jr с единственным джеком, до симбиоза оптики и TRS с дополнительным балансным входом в моделях AK240 и AK380.

        AstellKernPlayers

        Astell&Kern AK380: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

        Astell&Kern AK240: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

        Astell&Kern AK120 II: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

        Astell&Kern AK100 II: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

        Astell&Kern AK Jr: TRS-джек.

        Виды разъемов наушников

        Существуют три вида разъемов, которые, в свою очередь, делятся на подвиды. В основе главной классификации лежит величина стандартных диаметров гнезда:

        1. Большой Джек – 6,35 миллиметра.
        2. Мини-Джек – 3,5 миллиметра:
        • двухконтактные (TS);
        • трехконтактные (TRS*);
        • четырехконтактные, или четырехпиновые (TRRS);
        • пятипозиционные (TRRRS).
        1. Микро-Джек – 2,5 миллиметра.

        Под Джеком (Jack) здесь понимается гнездо. В него вставляется электрический соединитель, именуемый штекером, контакты которого номеруются к основанию от острия.

        Наибольшее распространение имеет второй вид – мини-Jack. Этот вид применяют в мобильной и бытовой технике. Например, он встречается практически во всех смартфонах, ноутбуках и настольных ПК.

        Следующим по популярности идет micro-Jack. Электрические соединители этого типа, как правило, встречаются у продукции Apple (IPhone, IPod или IPad).

        В начале 2000-х годов двухконтактные mini-Jack стали терять актуальность и сдавать позиции на рынке. В 2020 году на прилавках магазина их практически уже невозможно встретить. TS были успешно заменены TRS и TRRS.

        screenshot_2

        Представляет собой двухполюсный штекер. Передача сигнала осуществляется только по одному единственному каналу. Применяется в профессиональной аппаратуре. Примером служат подключения электрогитар или синтезаторов.

        Данные разъемы предназначены для передачи аналогового сигнала и коммутации приборов, например, плеера и наушников.

        Имеется спорная совместимость с TS: при подключении штекера TRS в гнездо TS средний контакт остается свободным. Для лампового оборудования незадействованный контакт служит причиной возникновения поломок. Современное оборудование менее чувствительно к свободным контактам.

        screenshot_3

        4-контактные немного отличаются от TRS. Эти разъемы используются для подключения наушников к современным телефонам. Также их используют в экзотических переходниках и соединительных шнурах TB-приставок.

        TRRRS

        Новый стандарт предусматривает дополнительную линию, которая используется для подключения второго микрофона и внешнего питания.

        Такие электрические соединители применяются в гарнитурах с активным шумоподавлением.

        Всё про разъём «Джек»

        JackРазъём «Джек» (Jack, TRS) появился в 19 веке, им пользовались телефонисты. Тогда этот разъём имел диаметр 6,35 мм. Сейчас джек — самый популярный разъём в мире. Этот разъём популярен в силу своего удобства: воткнул и работай (plug&play). Однако он же считается абсолютно незащищённым от случайного отключения, поскольку никаких механизмов защиты, как например, защёлка у кэнона (cannon) у джека нет. Также этот разъём непрочен, если к нему применить боковую нагрузку на излом, и поэтому он часто ломается (особенно с пластиковым корпусом). Джек бывает трёх размеров (по диаметру): 6,25 мм, 3,5 мм и 2,5 мм. Так же различается по типу мамка/папка (male/female). В основном тип самого штеккера «папка», а гнездо — «мамка»…

        Джек 6,25 мм

        Разъёмы mono jack plug и stereo jack plug. По-русски такие разъёмы именуются словом «джек», это название уже устоялось, хотя порождено оно неточным переводом с английского языка («jack» — гнездо). Изначально оно имело смысл «панельный разъём» (кабельный разъём при этом называется «plug»). По количеству контактов такие разъёмы можно разделить на двухконтактные (рис. 2) и трёхконтактные (рис. 3). Первые (их часто называют моно- или несимметричными джеками) предназначены для несимметричной передачи сигнала, а вторые (часто называемые стерео- или симметричными джеками) можно применять как для несимметричной, так и для симметричной или двухканальной передачи сигнала. Контакты разъёма (гнездовой и штекерной частей), в свою очередь, имеют определённые названия (Tip Ring Sleeve), и по первым буквам этих названий трёхконтактные джеки называют также TRS-джеками.

        рис.1

        При двухканальной передаче, контакт 2 используется для соединения с общим проводником (Земля), а контакты 1 и 3 — для сигнальных проводников первого и второго канала соответственно. Частным случаем двухканальной передачи является передача стереофонического сигнала. Ярким примером этому могут служить наушники. При стереофонической передаче, контакт 2 — общий, контакт 1 передаёт сигнал левого канала, а контакт 3 — правого. Другим случаем двухканального использования разъемов типа джек является двунаправленная передача звуковых сигналов. Ярким примером этому может служить разъём разрыва (insert) канала на микшерном пульте. Как и везде, контакт 1 — общий, а вот стандарта распайки для второго и третьего контактов до сих пор не существует. Один из двух оставшихся контактов — выход, а второй — вход.

        рис. 2
        рис. 3

        Контакт 2 (рис. 1) называется Sleeve или просто S. Из всех значений слова «sleeve», для разъёма больше всего подходит «гильза». Контакт 1 называется Tip (что означает «кончик») или T. Контакт 3 называется Ring (по-русски — «кольцо») или R . В двухконтактном разъёме контакта Ring нет. При использовании двухконтактного разъёма контакт 2 (Sleeve) соединяется с общим или земляным проводником, например экранирующей оплёткой, а контакт 1 (Tip) — с сигнальным проводником. Трёхконтактный разъём при использовании для симметричной коммутации распаивается следующим образом: контакт 2 (Sleeve) соединяется с общим проводником. Контакт 1 (Tip) предназначен для передачи сигнала в фазе. В этом случае он называется «hot», «плюс», «фаза», «фаза плюс» или «горячий». Контакт 3 предназначен для передачи сигнала в противофазе. Его называют «cold», «минус», «противофаза», «фаза минус» или «холодный».

        Джек 3,5 мм (миниджек)

        Этот разъём диаметром 3,5 мм широко известен по бытовой аппаратуре, чаще всего применяется только для подключения наушников. В профессиональной аппаратуре он применяется редко, да и то — в маленьких звуковых модулях, переносном оборудовании и прочих устройствах, где важен размер гнезда. Большее распространение миниджек получил в мультимедийном оборудовании (плейеры, диктофоны, наушники-вкладыши). Разъём мини-джек знаменит своей ненадежностью. Названия контактов и их распайка соответствует правилам для разъёмов типа джек.

        рис. 4 рис. 5

        В микрофонных и линейных входах мультимедийных звуковых карт, как правило, используется несимметричная коммутация. Поэтому в случае непосредственного подключения динамического микрофона к микрофонному входу звуковой карты возникает проблема перехода от симметричного выхода к несимметричному входу. Если у источника сигнала есть трансформаторный выход, то можно воспользоваться простым кабельным переходником, схема которого представлена на рис. 6:

        рис. 6

        Примечание Если симметричный выход источника сигнала — бестрансформаторный, то для перехода от симметричной схемы к несимметричной необходимо приобрести кабельный переходник с трансформаторной развязкой! И ещё один подводный камень может ожидать владельцев некоторых мультимедийных звуковых карт. Микрофонный вход звуковой карты рассчитан на подключение монофонического микрофона, однако гнездо разъёма, в которое вставляется мини-джек, имеет три контакта. Контакт Sleeve соединяется с общим проводником, контакт Tip предназначен для получения сигнала с микрофона — как обычно. А вот на контакт Ring со стороны звуковой карты подаётся постоянное напряжение, предназначенное для питания мультимедийного электретного микрофона, которым иногда комплектуются звуковые карты. При подключении динамического микрофона во избежание неприятных последствий контакт Ring не должен иметь соединения ни с одним проводником микрофонного кабеля. Иными словами, для динамических микрофонов с симметричным выходом, подключаемых непосредственно к микрофонному входу звуковой карты, схема распайки кабеля должна быть такой, как показано на рис. 7

        рис. 7

        Примечание Обращаю ваше внимание на то, что для подключения динамического микрофона к гнезду, у которого на контакте Ring имеется постоянное напряжение питания электретного микрофона, разъём типа mono jack plug непригоден . Его вообще нельзя вставлять в подобное гнездо, т. к. моноджек вызовет замыкание расположенного на звуковой карте источника питания электретного микрофона !

        У «Мини-джека» для видеокамер также есть ещё и четвёртый контакт для передачи самого видео.

        Джек 2,5 мм (микроджек)

        Применяется в основном в миниатюрных мультимедийных плейерах и сотовых телефонах, как раз в силу своего размера единственный подходящий разъём в подобных случаях. Распайка и конструкция точно такая же, как и у старших братьев. В основном бывает в стерео-варианте (трёхконтактный). Иногда бывает и моно. Единственный нюанс — данный микроджек практически всегда неремонтабельный (хотя и есть отдельные подобные разъёмы в магазинах радио) и ломается ещё чаще миниджека…

        голоса
