Как подключить цветную светодиодную ленту с пультом

Как подключить цветную светодиодную ленту с пультом

Существует не только светодиодная лента стандартного свечения белым цветом, но и многоцветная RGB лента. Если вам хочется добавить ярких красок в оформлении своего интерьера, периодически сменяя цвета и оттенки, то читайте далее, как подключить цветную светодиодную ленту с пультом.

Для начала раскроем преимущества и недостатки подключения RGB ленты, чтобы вам было проще сделать выбор в его пользу и продумать все детали монтажа.

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

  • Светодиодная лента;
  • блок питания;
  • RGB-контроллер с пультом управления;
  • RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Блок питания для RGB ленты

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

Контроллер RGB ленты

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Читайте так же:
Соединение медного кабеля с алюминиевыми проводами

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

  • Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
  • радио-канал – позволяет пользоваться в пределах дома;
  • Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

После установки и подключения, вы сможете:

  1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
  2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
  3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель контроллера (rgb amplifier)

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Некоторые думают, что усилитель нужен для увеличения яркости и его нужно использовать даже для отрезка до 5 метров. Это в корне не верно.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

Читайте так же:
Подсветка для картин с выключателем бронза

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

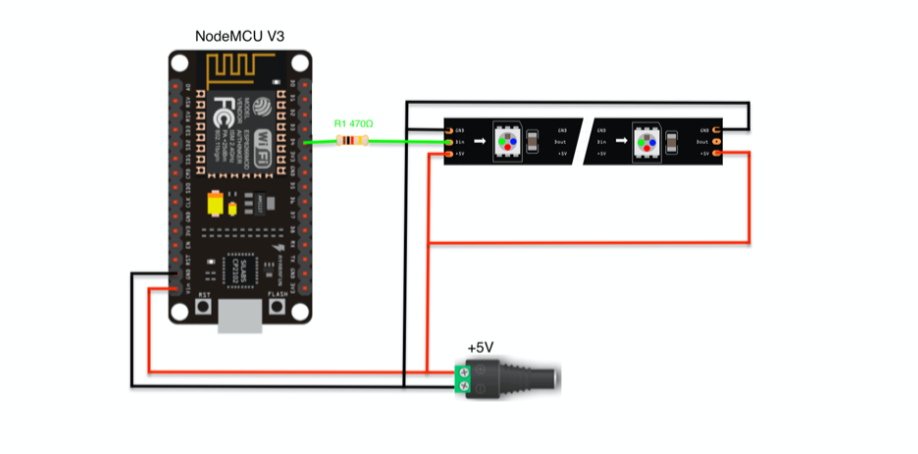

Для начала нам нужно прошить нашу NodeMcu прошивкой с проекта. В данном случае — это файл WLED_0.10.0_ESP8266.bin.

Подробно о прошивке рассказывать не буду, т.к. есть много статей на эту тему.

После прошивки перезагружаем наш NodeMcu кнопкой или питанием. Появиться Wi-Fi сеть WLED-AP — подключаемся к ней с паролем wled1234.

После этого у вас выскочит окно первичной настройки. Если этого не произошло, то в браузере переходим по адресу 4.3.2.1.

В пункте WIFI SETTINGS вводим данные своей Wi-Fi сети и сохраняем. Отключаем NodeMcu от компьютера.

Разновидности стабилизаторов

На сегодняшний день для замены ненадежный пассивных резисторов были разработаны новые полупроводниковые агрегаты.

Диммер для управления лентой с пульта

Диммер для управления лентой с пульта

Регуляторы источника тока

Данный вид диммера дает возможность на момент падения мощности поддерживать стабильный уровень выходного электротока в нужном диапазоне. Оборудование помимо преимуществ имеет ряд минусов:

  • При нестабильном напряжении, проходящем через светодиод, которое варьируется в пределах 20-100мА, достаточно широко изменяется уровень рассеиваемой мощности и температурного режима.
  • На момент сильного перегрева светодиодной ленты, ее технические особенности терпят значительные изменения. Это касается и температуры света.
  • Долгосрочное функционирование при повышенном нагреве может понизить эксплуатационный срок всей светодиодной системы.

Импульсные устройства

Данная разновидность регуляторов яркости светодиодной ленты не имеет большинство из вышеперечисленных минусов. Наибольшей популярностью пользуются PWM диммеры – широтно-импульсные модуляционные системы. Даже при низкой инертности диодов, модификация способна наиболее эффективно функционировать.

Процесс работы мини диммера заключается в перемене продолжительности работающей доли периода импульсного тока прямоугольных форм, передающегося на оборудование. Данный промежуток имеет название – широта, она периодически изменяется в пределах 0-100%. Тем самым широтная доля вызывает перемену действующих параметров в диммере.

Читайте так же:
Bd9203efv уменьшить ток подсветки

При всех изменениях особенностей работы, электроток на выходе имеет стабильный уровень, равный заданному значению. Импульсные устройства считаются оптимальным вариантом для компьютерного или цифрового управления осветительной системой.

Подключение контроллера к светодиодной ленте

Выполнить подключение контроллера к РГБ-светодиодной ленте лучше посредством с помощью специальных разъемов коннекторов. При этом место на блоке обозначено специальной маркировкой:

  1. Red-R; красный цвет.
  2. Green-G; зеленый.
  3. Blue-B; синий.
  4. +Vout-+Vin – положительный или плюсовой.

Рассмотрим подробную инструкцию подключения.

Пошаговая инструкция

Прежде всего необходимо подготовить исходные материалы – контроллер, светодиодную ленту, блок питания и коннекторы. Далее, следуя инструкции, выполнить их соединение и подключение:

  1. В соответствии с цветовой схемой соединить лэд-полоску с коннектором.
  2. Найти обозначение клемм на блоке и подключить к нему коннектор, так чтобы контакты ленты совпадали с контактами контролера.
  3. Подключить блок питания через клемменные колодки на противоположной стороне блока, либо используя соединение типа «папа-мама» (зависит от конструкции БП и контролера).
  4. Проверив надежность соединений, подключить собранную цепь к сети, провести тестирование ее работы.

Обратите внимание! Контроллер может иметь конструкцию, подразумевающую многозональное подключение светодиодных лент. В таком случае принцип монтажа остается тем же, только выполняется последовательно для каждой зоны. С его помощью можно управлять отдельными областями освещения.
